IWAB Lessen

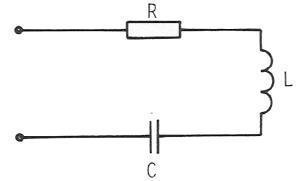

R1 = 10 ohm
R2 = 20 ohm
R3 = 30 ohm
Rt = ?
Rt = R1+ R2 + R3
Rt = 10+20+30 = 60 Ohm >>>

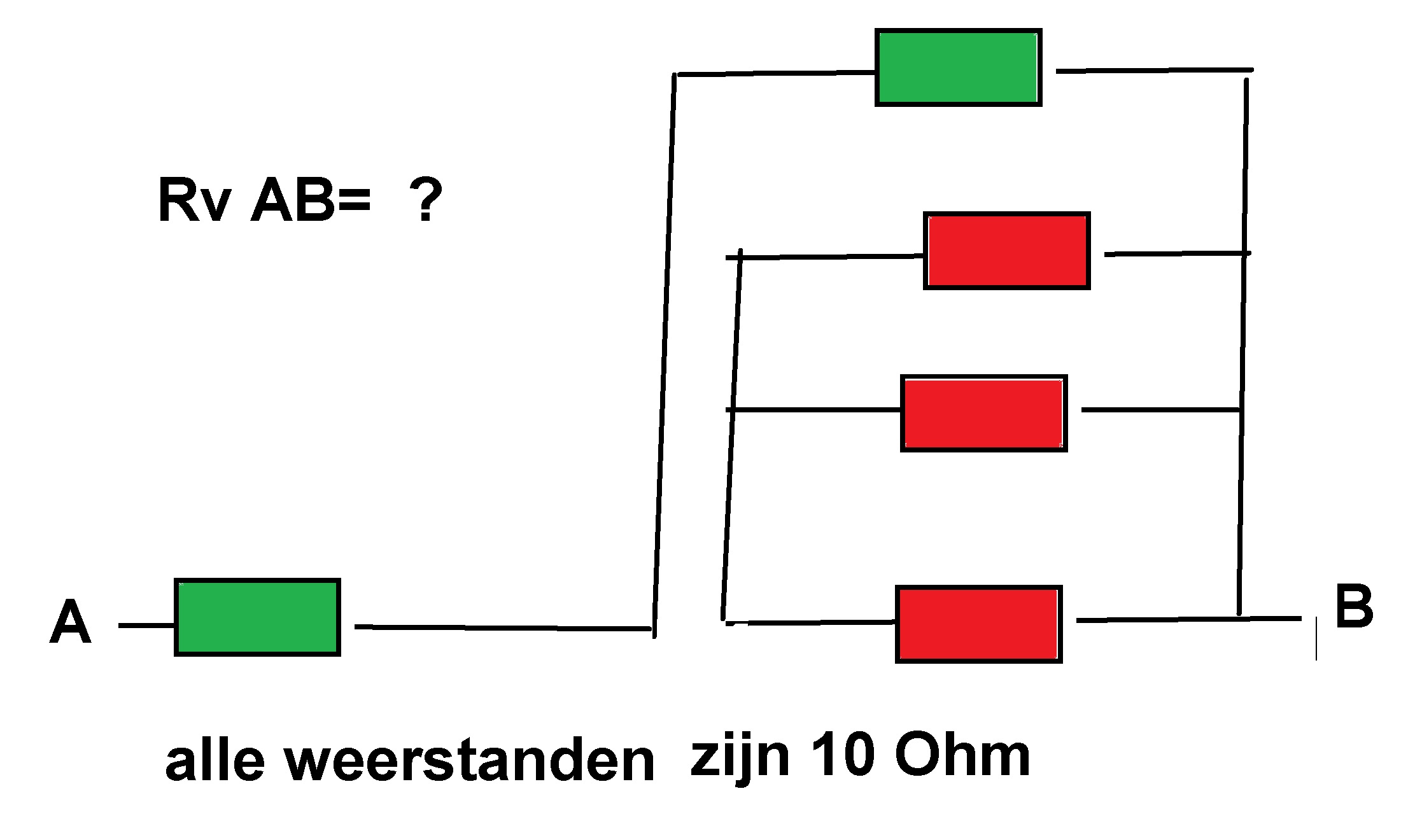

Vraag van de week
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
U = I x R >>> R = U / I
P = U x I
P = I x R x I >>> P = I2 x R
P = I2 x R
P=I2 x R >>>
I2=P/R >>>
I2 = 2 / 50 >>>
I2 = 0.04 = 40mA
I = √40mA = 200 mA >>>
antwoord zondag tijdens de ronde van GORKUM 2023 12 17
--- voor vragen , stuur een mail naar PA3KYH@gmail.com
--schakelaar open--
P2 = P1 = 25 Watt want R1=R2
Pt = 2x25 = 50 Watt
P = UxI >>>
I = P / U = 50/100 = 0.5 A
U = I x R >>>
Rt = U / I = 100 /0.5 =200 Ohm
R1 = 100 Ohm en R2 = 100 Ohm
Ur = Ir x R 0.5x100= 50 V
---schakelaar gesloten---
R1 vervalt , wordt kortgesloten
I = U / R 100/100 = 1 A
P = U x I 100x1 = 100 Watt
Ur2 = IR2 x R2 = 1x100 =100 V
┘
R1 = 50 Ohm
R2 = 50 Ohm
R3 = 50 ohm
R1 dissipeert 2 Watt
Hoeveel vermogen neemt R3 op ?
PR1 = 2 Watt
PR2 = 2 Watt Samen 4 Watt
Rv12 = 25 Ohm // 4 Watt
R3 = 50 Ohm // 8 Watt
>>>
Aan een apparaat wordt gedurende 15 minuten een elektronische arbeid toegevoerd van 2700 joules.
Het opgenomen vermogen van het apparaat is:
a 3 W
b 180 W
c 675 W
d 2700 W
15 min = 15 x 60 sec = 900 sec
E = 2700 joules
E = P x t ...>>>
P = E / t
P = E / t = 2700 / 900 = 3 Watt
E = P x t en Ws = P x t
E = energie in de voedingsindustrei
Ws = energie vanuit een spanningsbron
>>>>>
De gemiddelde stroom door de amperemeter is
a 0.5 A
b 1 A
c 1.14 A
d 1.2 A
U = 5 volt
Er staat een rimpel op van 1 Volt, dus de gemiddelde spanning blijft 5 Volt
I = U / R = 5 / 5 = 1 A
Een zender en ontvanger zijn 300 km van elkaar verwijderd.
Wat is de kortste tijd waarin het zendersignaal de ontvanger kan bereiken?
a 0,1 milliseconde
b 1 milliseconde
c 10 milliseconde
d 0,01 milliseconde
lichtsnelheid = 300.000 Km
300 / t = distance 300/distance = t
distance = 300 Km = 300.000 m
300 / distance = 300 / 300exp3 = 1msec
Een EZB-zender is belast met een kunstantenne [dummy load] en wordt met spraak gemoduleerd
De ingang van een oscillator is aangesloten op deze dummy load
De ingangsgevoeligheid van de oscilloscoop bedraagt 20 V/schaaldeel
De Peak Envelope Power [PEP] bedraagt
a 400 Watt
b 200 Watt
c 100 Watt
d 50 Watt
U max is 100 Volt
Ueff = 0.707 * Umax = 70.7 V =ca 71 V
P = [Ueff*Ueff] /R = (71 x 71) / 50 = 100 Watt
of
Ieff = Ueff / R 71/50 = 1.42 A
P = [I*I] x R = (1.42 x 1.42) x 50 = 100 Watt >>>
Een 50 Mhz-zender is door 20 meter coaxiale kabel [demping = 20dB/100 meter] en een balun [demping = 0.4 dB] verbonden met een Yagi-antenne [winst = 10.4 dB].
Het zendvermogen bedraagt 10 Watt.
Het effectief uitgestraald vermogen [ERP] is :
a 30 W
b 20 W
c 10 W
d 40 W
---------------------------------------------------------------------------------------------------------------------------
De voorgaande vragen staan onder aan deze pagina..........
kabeldemping 20/100 = 1/5 x 20 = 4 dB
de balun nog eens 0.4 dB wat het verlies doet oplopen tot 4.4 dB
Antennewinst - verliezen = 10.4 - 4.4 = 6 dB WINST
Elke 3 dB is dubbel vermogen , dus 6 dB PLUS geeft 4 x vermogen = 40 W >>>
Een FM-zender wordt gemoduleerd met een toon van 2500 Hz.
De freqeuentiezwaai is 10 KHz.
De modulatie-index is :
a. 40
b. 4
c 2,5
d. 0,25
β = Δf / fmod Modulatieindex = frequentiezwaai / modulatie
Modulatieindex = 10.000 Hz / 2500 Hz = 4 >>>
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
De lengte en de doorsnede van een stuk koperdraad worden beide gehalveerd.
De weerstand tussen de einden van de draad:
A. verandert niet
B. wordt 2 x zo groot
C. wordt 2 x zo klein
D. wordt 4 x zo klein
Deze vraag was voor velen te lastig , gezien de weinige antwoorden die ontvangen werden
