055

Een amplitudegemoduleerde zender wordt met een laagfrequent toon 100% gemoduleerd.
De PEP is 200watt.
Het draaggolfvermogen is:

a   200 W
b   50 W
c   100 W
d   25 W

Waar het om gaat is het kwadratische verband tussen spanning & vermogen.

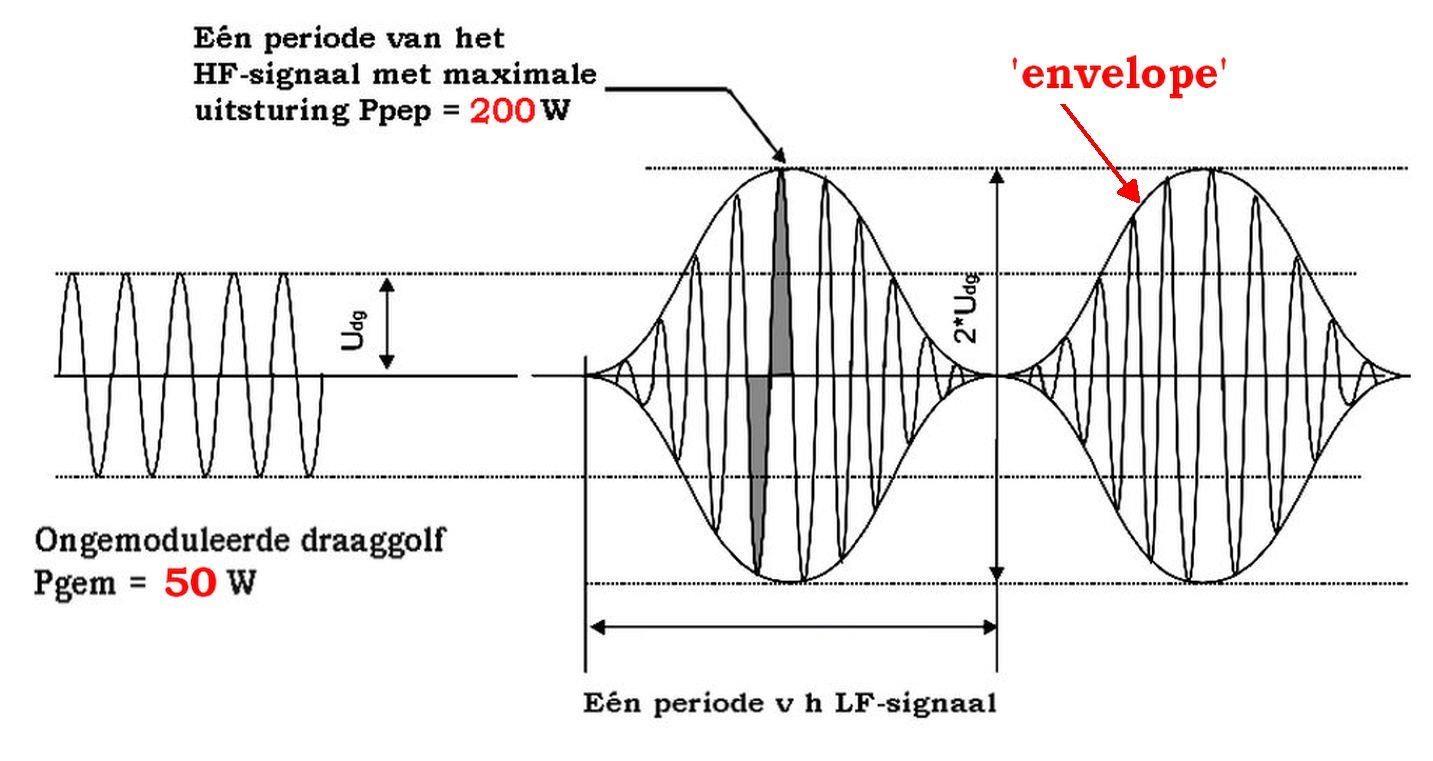

Als we kijken naar de maximale sinus (gearceerd) is de amplitude van de draaggolf de helft.
Dan moet Pdrg = 0,25 x Ppep = 02,25 x 200 = 50 W, antw. D .

De amplitude van de zijbanden is bij 100% modulatiediepte de helft van de draaggolf.

Dus Pzb = 0,25 x Pdrg = 0,25 x 50 = 12,5 W.
De draaggolf + 2 zijbanden geeft dan gemiddeld over 1 periode van het LF-signaal 75 W.
Die 75 W is de waarde die b.v. een Bird Wattmeter aan zal wijzen.
Door de traagheid van het meetsysteem wordt ‘automatisch’ een gemiddelde bepaald over langere tijd.

┘

┘
