032

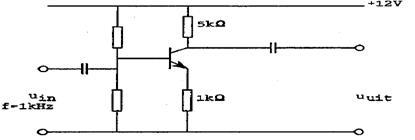

Van de transistor is de ß = 100.
De spannings versterking van deze schakeling is ongeveer:

a   100
b   20
c   5
d   1

GES

12/6K = 2 mA

basisstroom 2mA / 100 = 20 µA

2 mA x 1K =  2 V = Ure
2 mA x 5K = 10 V = Urc

Ubasis = 2.7V

spanning uit/in  10/2.7= 3.7 x

┘

039     Versterking Tr

┘
