020

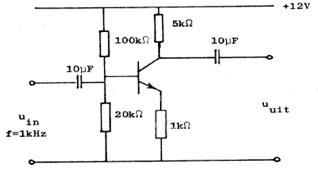

Van de transistor is de Hfe = 100.
De spanningsversterking van deze schakeling is ongeveer:

a   100
b   20
c   5
d   1

GES

instelstroom U / 100K+20K = 12 / 120 K = 100 µA
Ubasis = Ibasis x 20 K = 100 µA x 20K = 2 volt

HFE =100
Ic 100 x 100 micro A =10 mA

10 mA x 5K = Urc = 10 Volt

Spanningsversterking = Uuit / Uin = 10/2 = 5

┘

039     Versterking Tr

┘
