Kwart golf   Halve golf   Hele golf

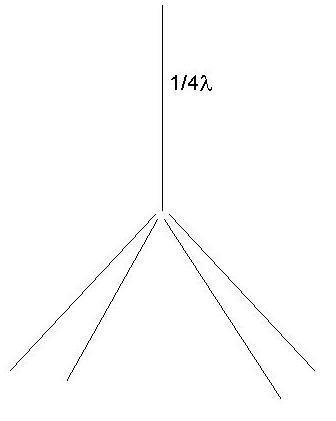

Kwartgolf verticale antenne [groundplane]:
Opbouw:
Een ¼golf spriet boven een geleidend vlak. Het geleidend vlak werkt elektrisch als een spiegel.

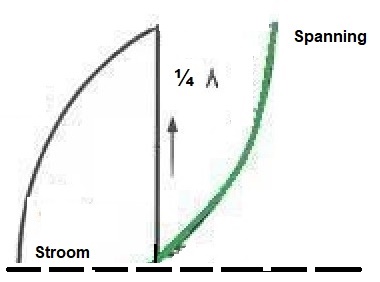

De ¼ golf aan het einde gevoed
Je ziet dat daar de stoom MAXIMAAL is, dus veel stroom
dus geen weerstand
Dwz LAAGOHMIG    ca36
Ω

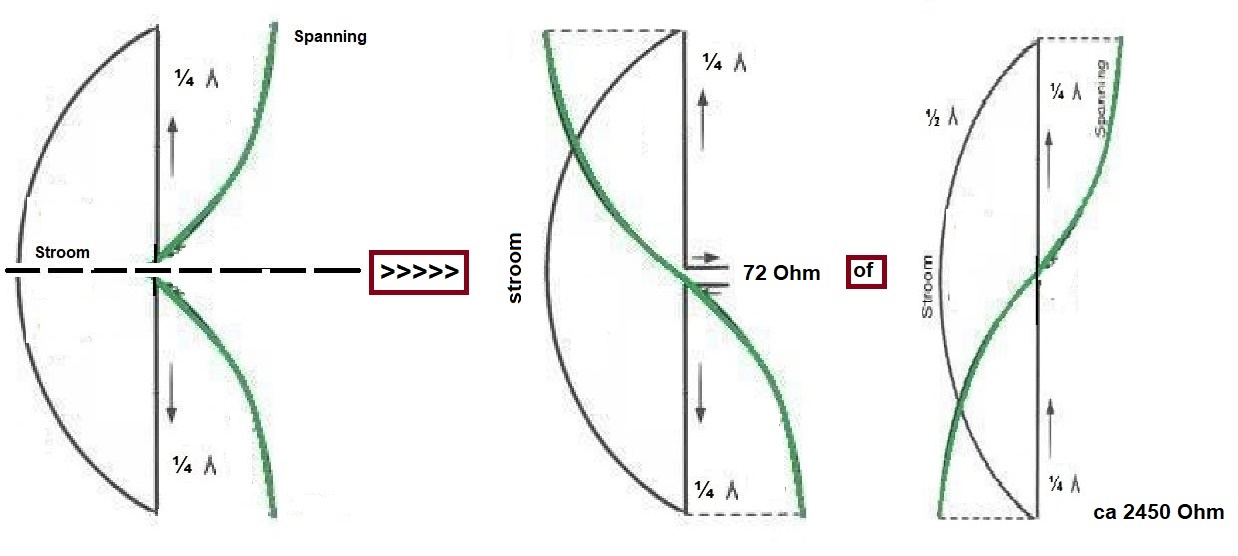

Over de gestippelde lijn spiegelen, er vormt zich een verticale
½ golf dipool.

-

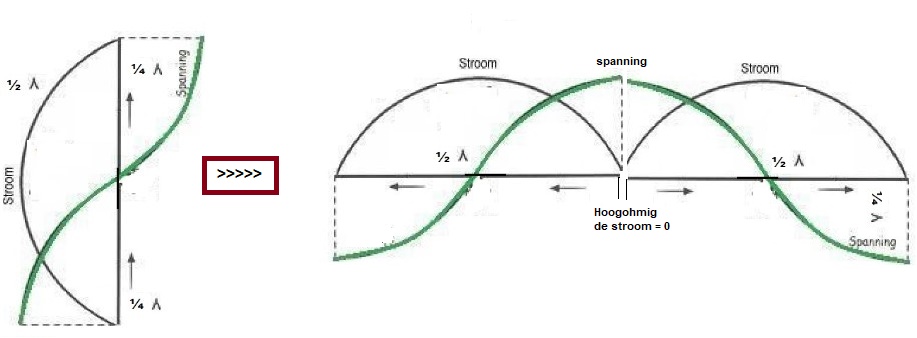

Over de gestippelde lijn spiegelen, er vormt zich een hele golf dipool.
┘
04   >>>>>   05   uitleg volgorde


-
Figuur 1
Figuur 2
Figuur 3
Figuur 4
Figuur  5
