Enkel- en dubbelzijdige gelijkrichting en bruggelijkrichter

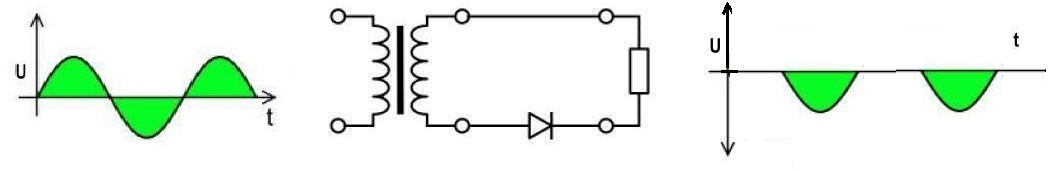

Enkelzijdige gelijkrichting, met 1 diode, zonder condensator , alleen de onderste helft van de sinus blijft over.
zie figuur 2

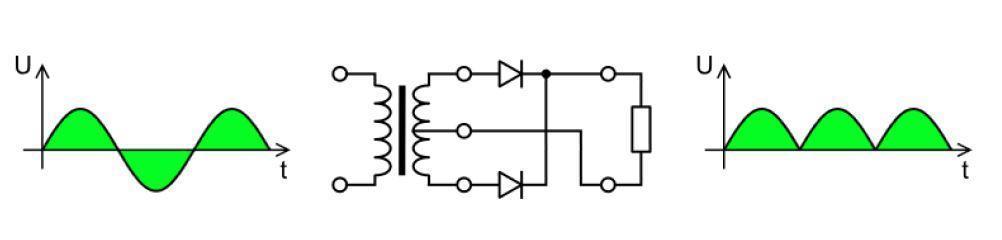

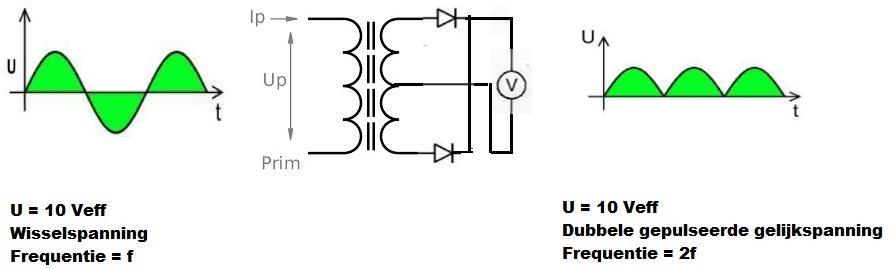

Dubbelzijdige gelijkrichting met een trafo met midden aftakking en 2 diodes, zonder condensator , we hebben nu de hele sinus.
Zie figuur 3 en figuur 3a

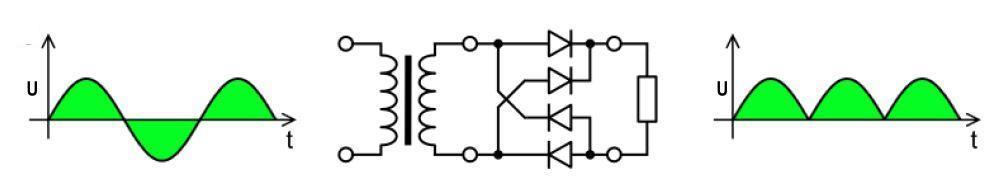

Dubbelzijdige gelijkrichting met een trafo met 4 diodes, zonder condensator ,
we hebben nu de hele sinus.
zie figuur 4

Dubbelzijdige gelijkrichting met een trafo met bruggelijkrichter, zonder condensator ,
we hebben nu de hele sinus.
zie figuur 5

Figuur 1

Figuur 2

Figuur 3

Figuur 3a

Figuur 5

Figuur 1a

Figuur 4

Figuur 7

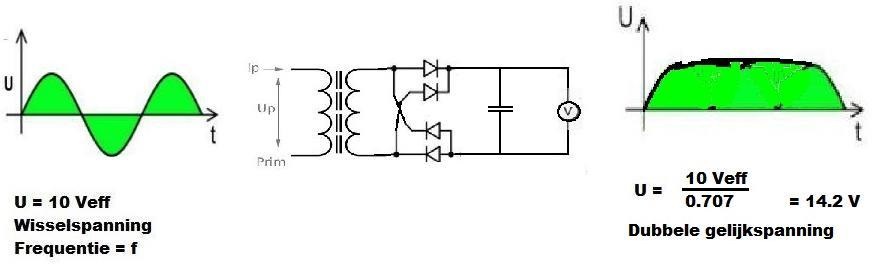

Dubbelzijdige gelijkrichting met een trafo met 4 diodes, met condensator , we hebben nu de gelijkspanning afgevlakt.
zie figuur 7

┘

Figuur 6

┘

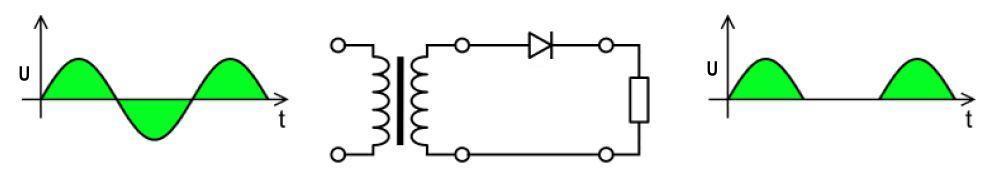

Enkelzijdige gelijkrichting, met 1 diode, zonder condensator , alleen de bovenste helft van de sinus blijft over.

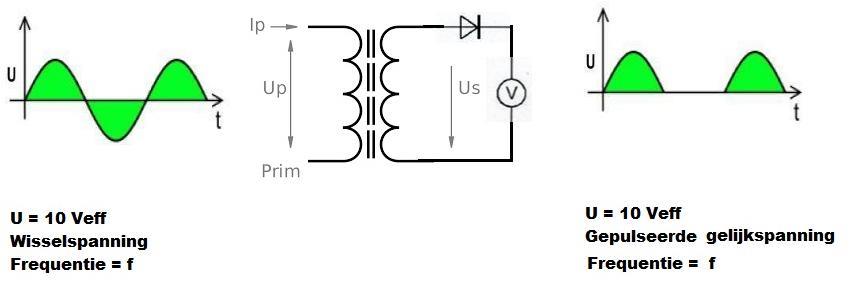

zie figuur 1 en figuur 1a

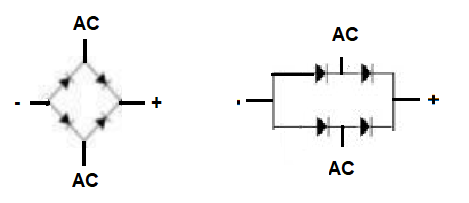

De bruggelijkrichter in figuur 6
