Serie- parallelschakeling van spoelen

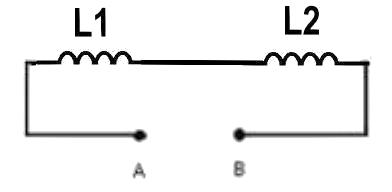

Spoelen in serie.

De spoelen staan achterelkaar en hebben dezelfde stroom.

L^t =L¹+L²

De spoelen worden hier opgeteld , mits ze elkaar niet beïnvloeden met elkaars magnetisch veld.
Ook moeten de wikkelingen van de spoelen dezelfde kant op staan, anders werken ze elkaar tegen.

Figuur 1

┘

043

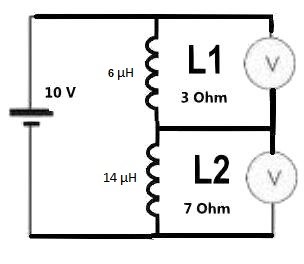

Figuur 2

XL = 2.Pi.f.L

XL1 = 2pi100.600^exp-3  = 376 Ω

XL2 = 2pi100.1400^exp-3 = 879 Ω

XLt = 377 + 879 = 1255 Ω

Lt = L1 + L2

Lt = 600 + 1400 = 2000 mH

XLt = 2 pi 100 Lt

XLt = 2.3.14.100.2000^exp-3 = 1255 Ω

U=IxXL    ,dus I=U/Xlt 10 / 1255= 7.96 mA

De 7.96 mA loopt door L1 en L2        SERIE.

UL1=IL1 x XL1      7.96exp-3 x 377 =  3.3 v
UL2=IL2 x XL2      7.96exp-3 x 879 =  6.9 v
Samen weer                                        10    v

Alle spanningsvallen zijn gelijk aan Ua.
Dit heet de 2de Wet van Kirchoff.

44

Lv = 1 / ( 1/L1 + 1/L2 )

Spoelen parallel

De spoelen staan naast elkaar en hebben dezelfde spamming

De spoelen worden hier NIET .

Lv = 1 / ( 1/600 + 1/1400 ) = 420 mH

XL1 = 2pi100.600exp-3 = 376 Ω

XL2 = 2pi100.1400exp-3 = 879 Ω

XLt = 2.pi.f.L

XLt = 2.pi.100.420mH = 264 Ω

XLv = 1 / ( 1/XL1 + 1/XL2 )

XLv = 1/ ( 1/376 + 1/879 ) = 264 Ω
