jj_02_03_005v

-


003

Als de frequentie wordt verdrievoudigd, dan wordt de ingangsimpedantie ?

a   400 Ohm
b   1800 Ohm
c   1000 Ohm
d   1400 Ohm

-


001

Bij een bepaalde frequentie is XL 400 Ohm.
Als de frequentie wordt verdubbeld ,  dan wordt de impedantie Z ongeveer:

a    1100 Ohm
b     700 Ohm
c     850 Ohm
d     500 Ohm

-


002

In de schakeling is de wisselstroom 0.5 Ampere.
De aangesloten spanning is?

a   25 V
b   15 V
c   20 V
d   35 V

-


004

Een spoel heeft een gelijkstroomweerstand van 24 Ohm
Bij een bepaalde  frequentie is de reactantie 32 Ohm
De impedantie is dan:

a   56 Ohm
b   24 Ohm
c   40 Ohm
d   32 Ohm

-

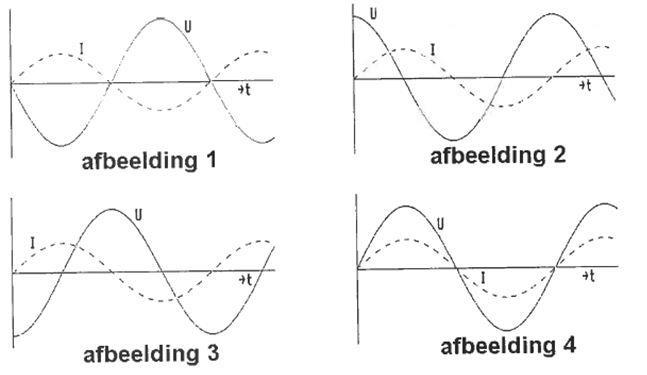

005

De spanning loopt 90graden in fase achter op de stroom in:

a   afbeelding 4
b   afbeelding 1
c   afbeelding 3
d   afbeelding 2

-


006

Het opgenomen vermogen is:

a   10 W
b   1.6 W
c   2.8 W
d   2 W

-


007

Door een spoel met een zelfinductie van 0.2 henry loopt een sinusvormige wisselstroom van 2 ampere.
De frequentie van de wisselstroom is 70 / 2π Hz.
De spanning over de spoel is:

a   26 V
b   20 V
c   28 V
d   40 V

-


008

De smoorspoel met een reactantie van 10 ohm heeft een ohmse weerstand van 8 ohm en wordt aangesloten op een sinusvormige wisselstroom van 1 ampere.
Het gedissipeerde vermogen is:

a   2.5 W
b   10 W
c   6 W
d   8 W

-


009

De spanning U over de spoel is ongeveer gelijk aan:

a   71 V
b   50 V
c   38 V
d   20 V

-


010

Door een ideale spoel loopt een sinusvormige stroom.
De spanning over de spoel is:

a   90⁰ na-ijlend op de stroom
b   in tegenfase met de stroom
c   90⁰ voor-ijlend op de stroom
d   in fase met de stroom

-


011

In de schakeling is de wisselstroom 1 ampere.
De op de schakeling aangesloten wisselspanning u is:

a   5 V
b   7 V
c   3 V
d   4 V

-


012

Een serieschakeling van een weerstand R en een verliesvrije spoel L is weergegeven in de onderstaande figuur.
De impedantie Z van deze schakeling bij een willekeurige frequentie is gelijk aan:

a   Z = √ R² + (2πfL)²
b   Z = √ R² – (2πfL)²
c   Z = 1 / √ LR
d   Z = R / 2πfL

┘

-


013

De spanning over de spoel is ongeveer gelijk aan:

a   UL =  1 volt
b   UL = 20 volt
c   UL = 38 volt
d   UL = 71 volt

-


014

De smoorspoel met een reactantie van 10 ohm heeft een ohmse weerstand van 8 ohm en wordt aangesloten op een sinusvormige wisselspanning van 10 volt.

Het gedissipeerde vermogen is:

-


015

De kring heeft een impedantie van 10 ohm .
De spoel heeft een ohmse weerstand van 8 ohm.
Het geheel wordt aangesloten op een 10 V wisselspanning.

Het gedissipeerde vermogen is:

-
