Veron 4.1.1

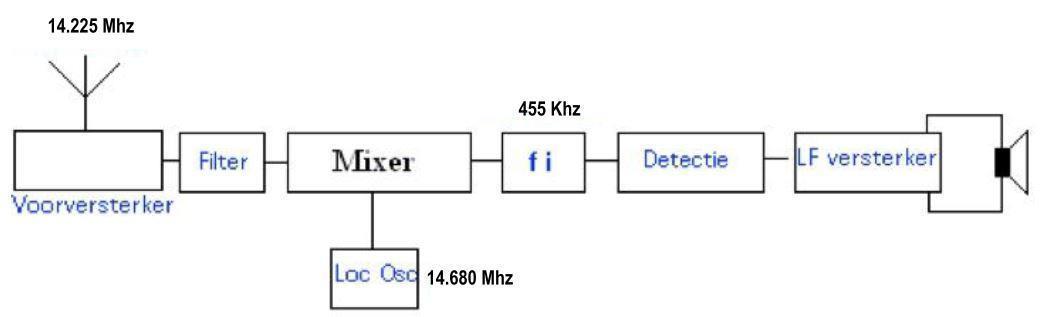

Enkelsuperhetredyne ontvanger:
Een ontvanger met 1 menger.
De selectiviteit werd verbeterd door toepassing van terugkoppeling.

De mengtrap/mixer vormt het ontvangen signaal om tot één VASTE frequentie.
De middenfrequent-versterker van een superheterodyneontvanger bepaalt de selectiviteit van de ontvanger.
Nadeel:
De spiegelfrequentie wordt ook ontvangen en het ligt aan de kwaliteit van het MF filter of deze spiegelfrequentie uitgefilterd wordt.
TEKENEN:maakt veel duidelijk:

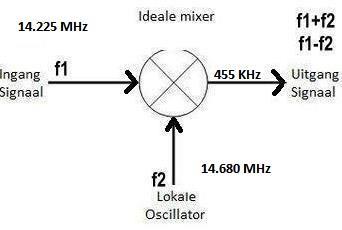

RfMF=f1*f2             14.680Mhz-14.225Mhz= 455Khz
Rs=f1+fMF             14.680+455= 15.135 Mhz
fs = 2 * MF             2*455=910Khz
Spiegel = 2* MF = 910 Khz van de ontvangst is 910+14.225=15.135Mhz

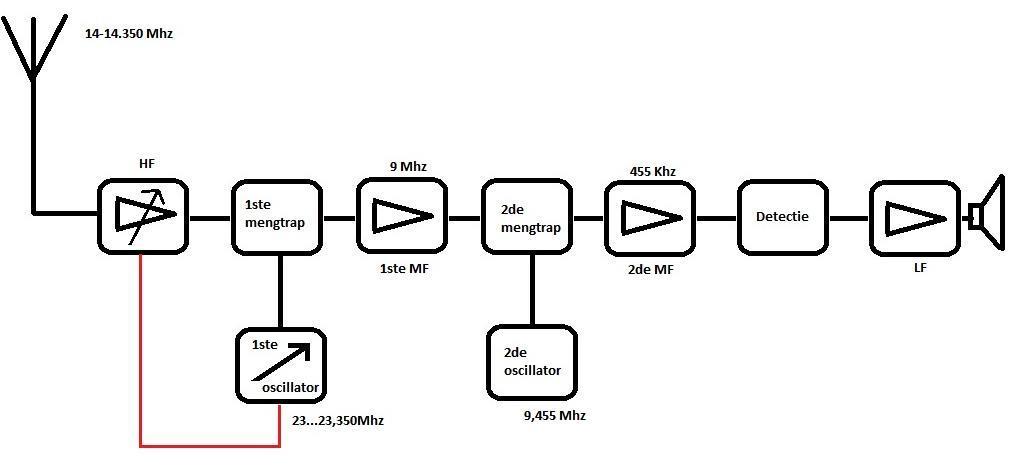

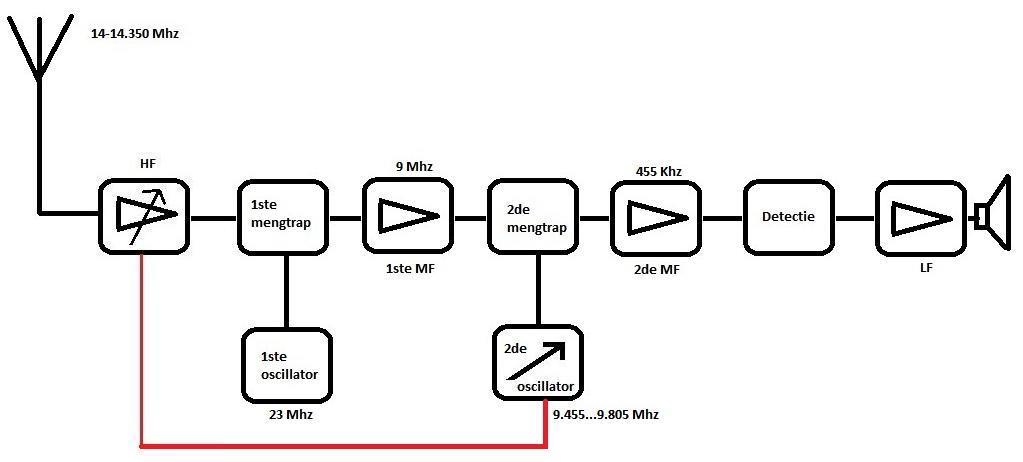

Dubbelsuperhetredyne ontvanger:
Bij een dubbelsuperheterodyne ontvanger zijn er niet één maar twee mixer/oscillator/filter trappen.
Grote voordeel:
De spiegelfrequentie is verdwenen omdat de 2e oscillator een lage frequentie heeft en heel goed te filteren valt.

Bij een dubbelsuperheterodyne ontvanger zijn er niet één maar twee mixer/oscillator/filter trappen
Grote voordeel: de spiegelfrequentie is verdwenen omdat de 2e oscillator een lage frequentie heeft en heel goed te filteren valt.

1 De Antenne
   voor 2mtr     144-146Mhz

2 VHF versterker
   voor 2mtr     144-146Mhz

3 Mengtrap
    f1 = 144-146 Mhz

4 Variabele Oscillator
    f2 = afhankelijk van  het 1ste MF

5 1ste Middenfrequent
   Vaak 10.7 Mhz

Daardoor moet de variabele oscillator 4 f2 draaien op
144 - (146) – 10.7 = 133.3 – (135.3) Mhz                 of
144 - (146) + 10.7 = 154.7 – (156.7) Mhz

6 2de Mengtrap
   f1 = 10.7 Mhz

7 Vaste oscillator
   f2 is afhankelijk van het 2de Middenfrequent

8 2de Middenfrequent
   f1 = 455 Khz

Daardoor moet de vaste oscillator 7 draaien op
10.7 Mhz – 455 Khz = 10.245 Mhz                 of
10.7 Mhz + 455 Khz = 11.155 Mhz

9 Demodulatie
   Hier komt de spraak tevoorschijn

10 Laagfrequent versterker

11 Box

-
