LET OP

De 12 Ohm rechtsboven is kortgesloten

De 12 Ohm rechtsonder is ook kortgeloten

en doen dus beide niet mee

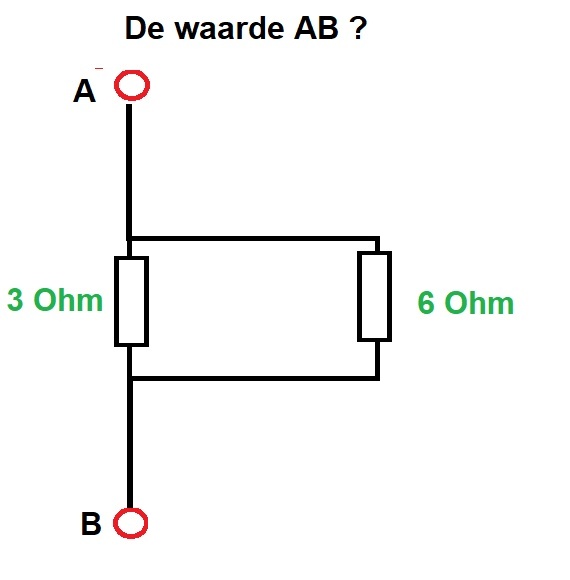

We houdeen dus twee weerstanden parallel geschakeld over

Rv = 1/ [ 1/R1 + 1/R2 ]

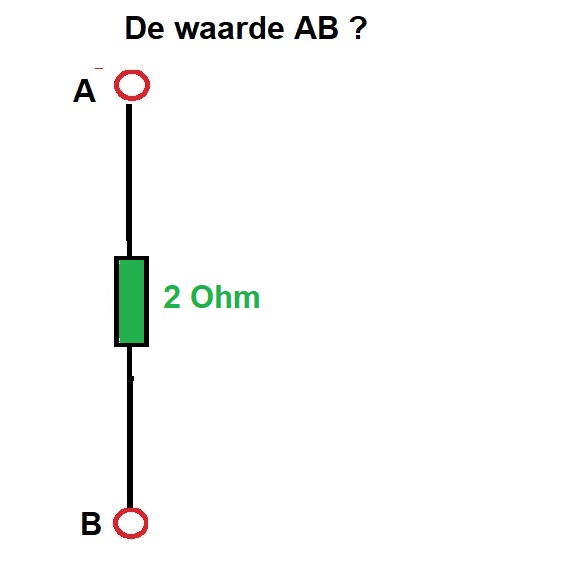

         1/ [ 1/3 + 1/6 ] = 2 Ohm
