De onderste 4 Ohm
is kortgesloten

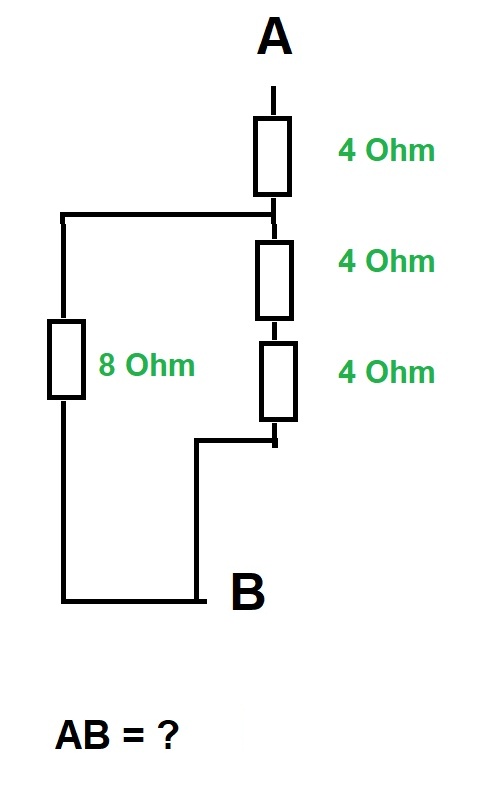

2 weerstanden van 4 Ohm staan in serie

Rt = R1 + R2
         4 + 4 = 8 Ohm

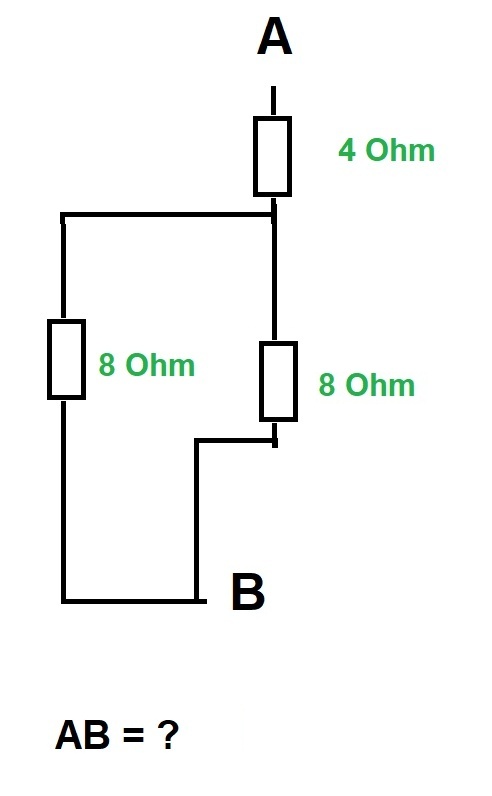

2 weerstanden van 8 Ohm staan parallel

Rv = 1/ [ 1/R1 + 1/R2 ]
         1/ [ 1/8 + 1/8 ] = 4 Ohm

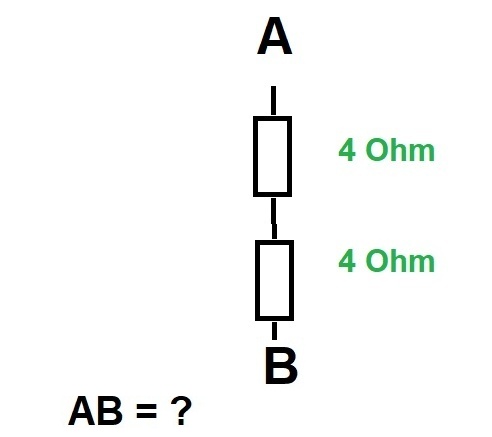

2 weerstanden van 4 Ohm staan in serie

Rt = R1 + R2
         4 + 4 = 8 Ohm

AB = 8 Ohm

┘
