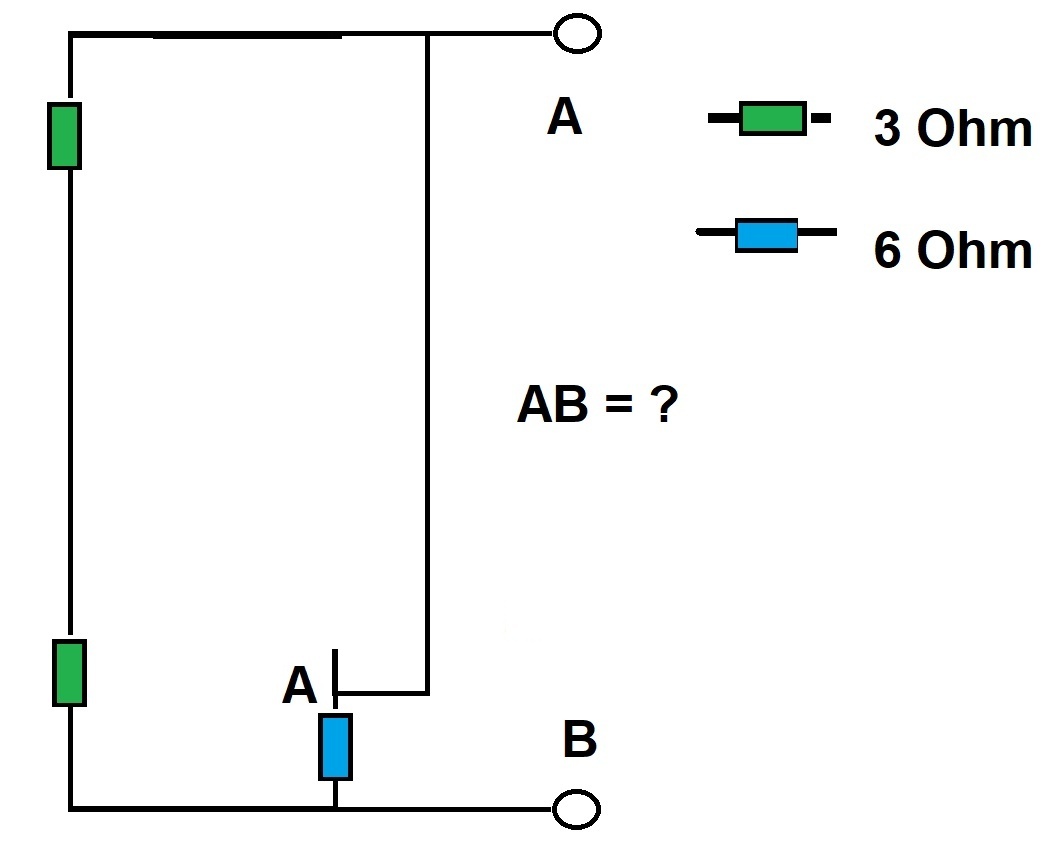

1 en 2 in serie

Rt = R1 + R2
        3 + 3 = 6 Ohm

R12= 6 Ohm

LET OP !!!

A zit onderin ...<<<

R 3 4 5 en 6 stan kortgesloten
en doen NIET mee .

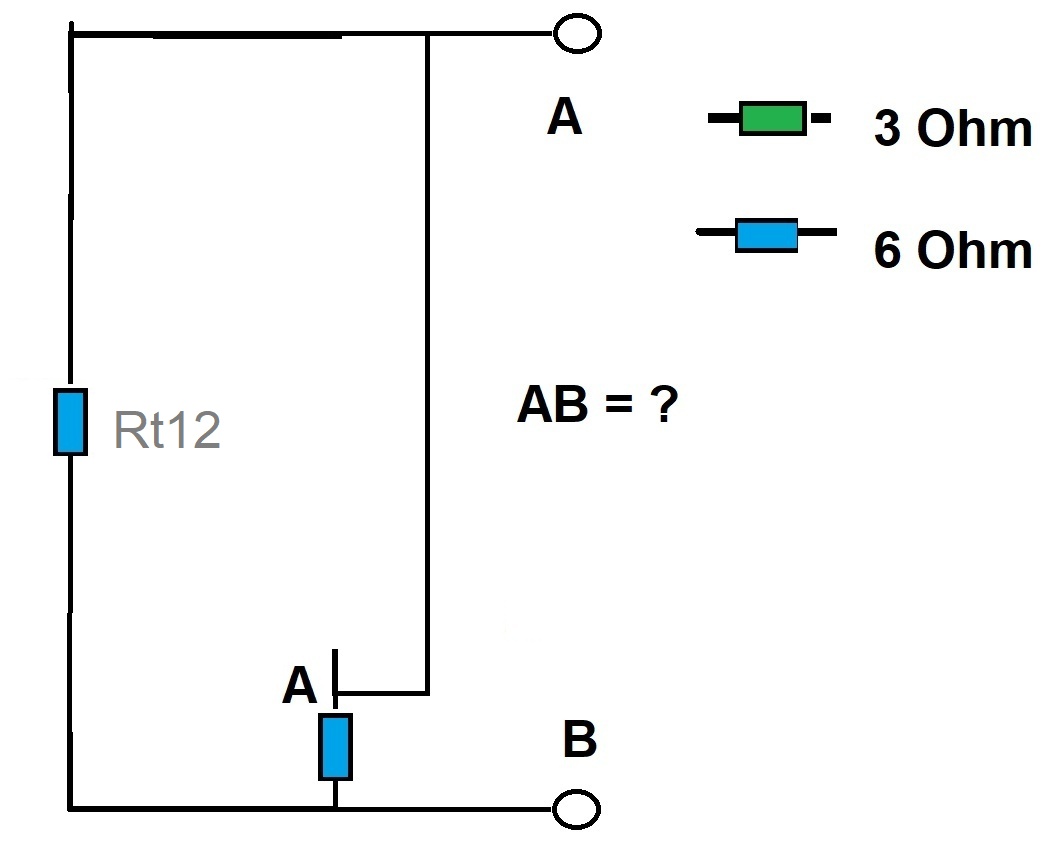

Rt12 en 7 staan parallel

Rv = 1/ [ 1/R1 + 1/R2 ]

         1/ [ 1/6 + 1/6 ] = 3 Ohm

┘
