De twee weerstanden van 2 Ohm staan parallel

Rv = 1/ [ 1/R1 + 1/R2 ]
         1/ [ 1/2 + 1/2 ] = 1 Ohm

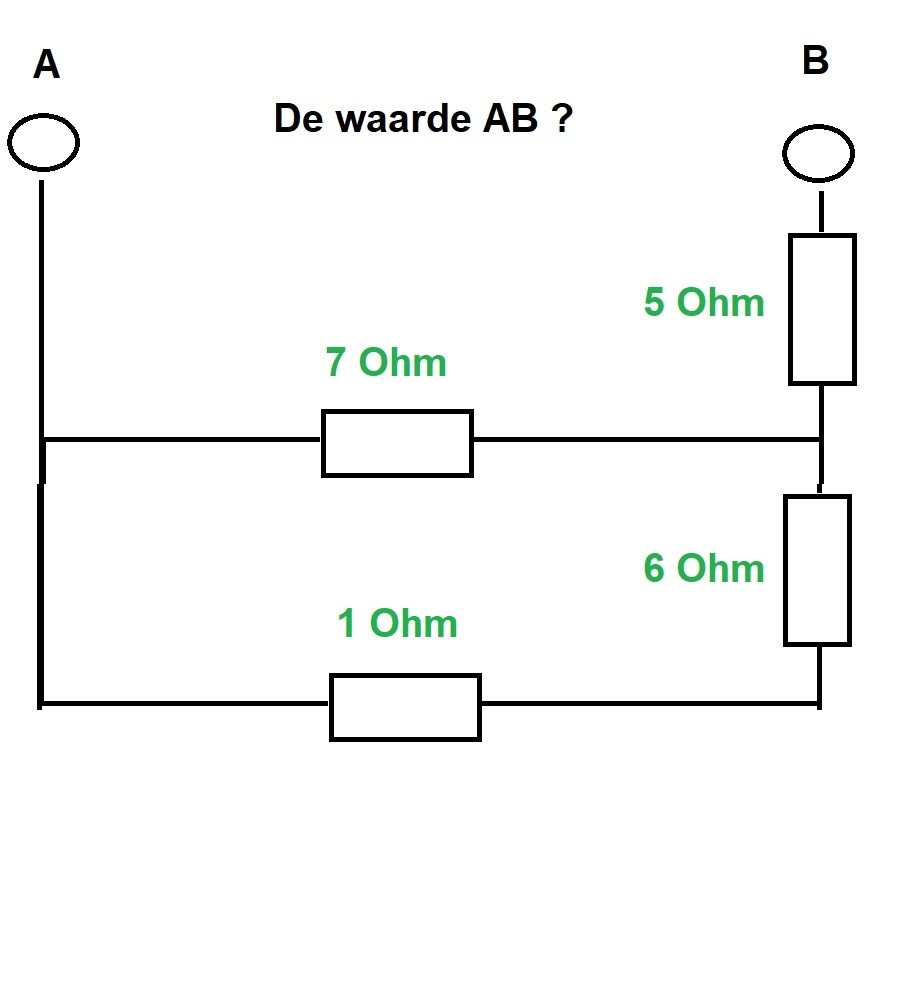

De 1 Ohm en de 6 Ohm staan in serie

Rt = R1 + R2
        1 + 6 = 7 Ohm

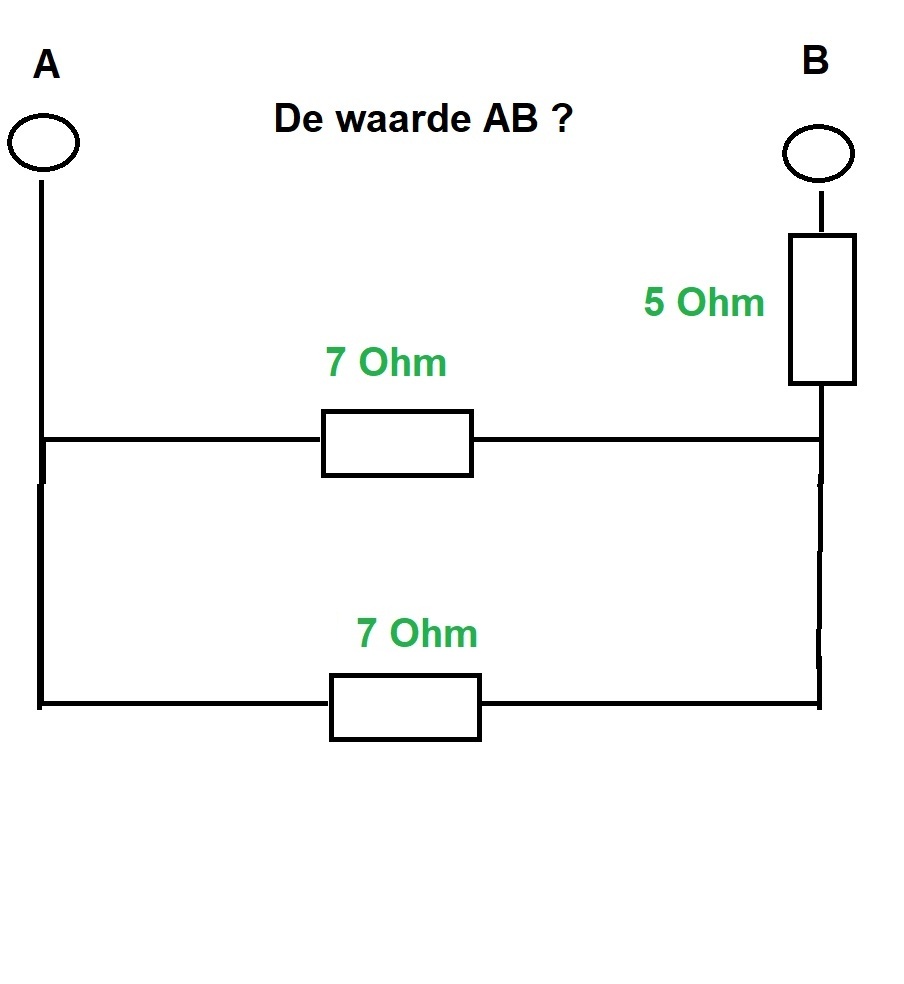

De twee weerstanden van 7 Ohm staan parallel

Rv = 1/ [ 1/1 + 1/R2 ]
         1/ [ 1/7 + 1/7 ] = 3.5 Ohm

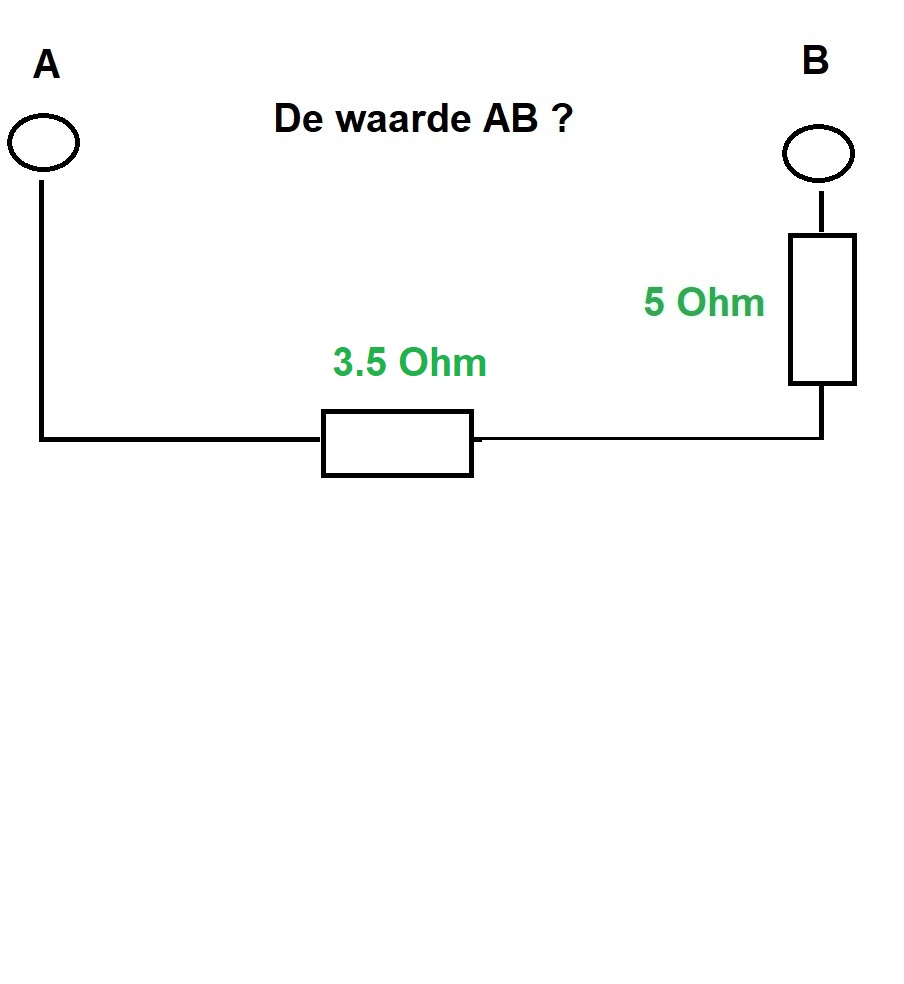

De 3.5 Ohm en de 5 Ohm staan in serie

Rt = R1 + R2
        3.5 + 5 = 8.5 Ohm

┘
