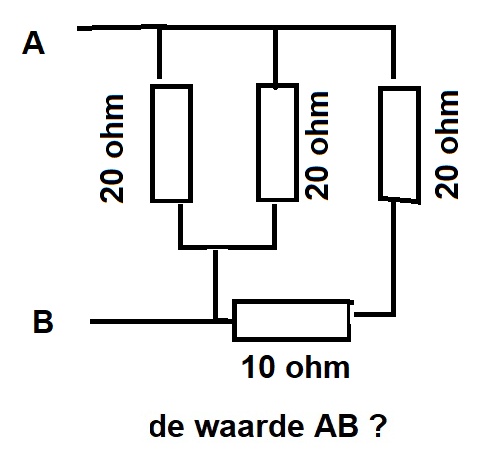

de 2 weerstanden links staan parallel

Rv = 1/ [ 1/R1 + 1/R2 ]

        1/ [ 1/20 + 1/20 ] = 10 Ohm

deze 10 ohm in serie met de 10 ohm rechtsonder

Rt = R1 + R2
       10 + 10 = 20 Ohm

er zijn 2 weerstanden van 20 ohm parallel over

Rv = 1/ [ 1/R1 + 1/R2 ]

        1/ [ 1/20 + 1/20 ] = 10 Ohm

AB = 10 Ohm

┘
