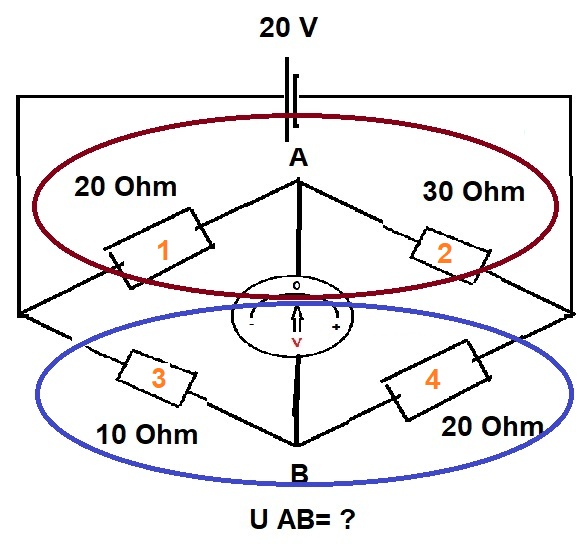

In het bovenste gedeelte

Rt = R1 + R2
        20 + 30 = 50 Ohm

U = I x R   >>> I = U / R
                             20 / 50 = 0.4 = 400 mA

Ur1 = I x R1
          0.4 x 20 = 8 V
Ur2 = I x R2
          0.4 x 30 = 12 V

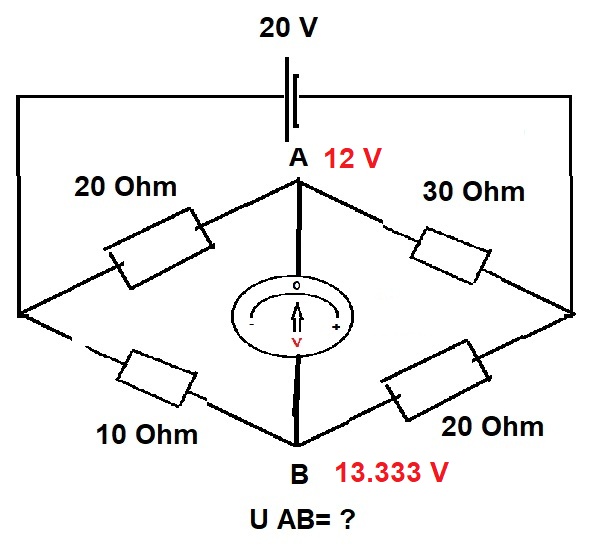

UA = 12 V

In het onderste gedeelte

Rt = R1 + R2
        10 + 20 = 30 Ohm

U = I x R   >>> I = U / R
                             20 / 30 = 0.666 = 667 mA

Ur3 = I x R3
          0.667 x 10 = 6.67 V
Ur4 = I x R4
          0.667 x 20 = 13.333 V

UB = 13.333  V

U^AB = U^A - U^B
            12 - 13.333 = -1.33 V

De meter slaat naar LINKS uit.

┘
