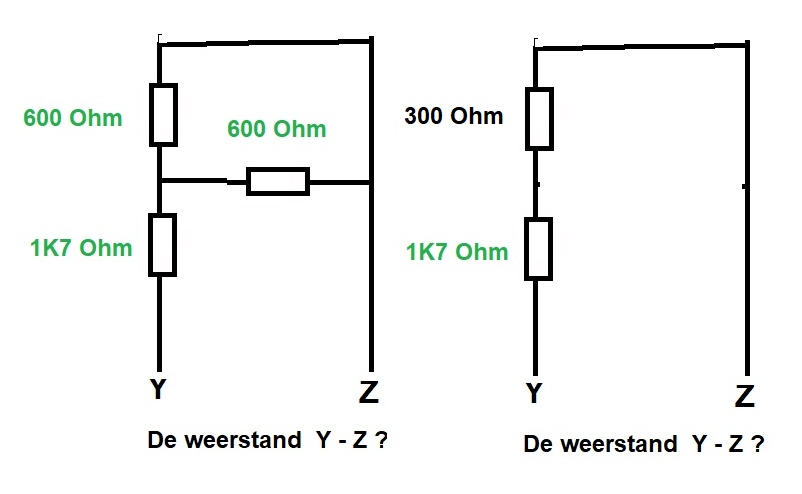

De  bovenste weerstand van 600 Ohm is kortgesloten
en doet dus niet mee.

We hebben bovenin dus 2 weerstanden van 600 Ohm parallel

Rv = 1/ [ 1/R1 + 1/R2 ]

         1/ [ 1/600 + 1/600 ] = 300 Ohm

deze staat weer in serie met de 1K7 Ohm weerstand

Rt = R1 + R2

         300 + 1700 = 2000 = 2 Kohm

┘
