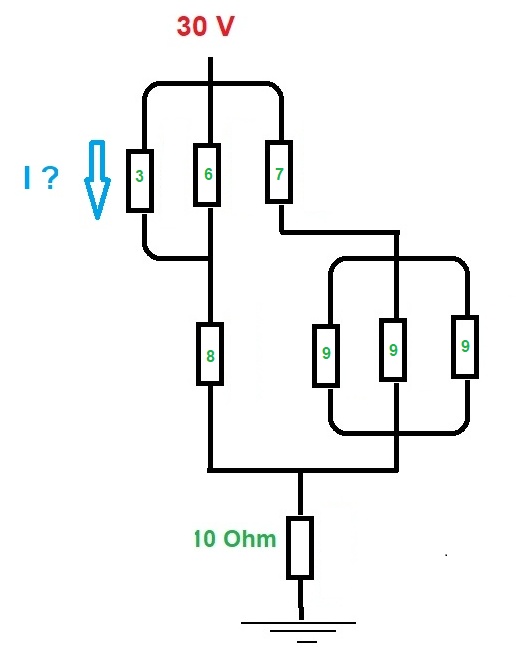

Anders getekend

De weerstanden links van 3 en 6 ohm staan parallel

Rv = 1/ [ 1/R1 + 1/R2 ]

         1/ [ 1/3 + 1/6 ] = 2 Ohm

Deze Rv van 2 ohm staat in serie met
de 8 ohm eronder

Rt = R1 + R2

         2 + 8 =10 ohm

totaal aan de linker zijde
-----------------------------------------------------------------------------

Rechts staan drie weerstanden van 9 ohm parallel

Rv = 1/ [ 1/R1 + 1/R2 ]

         1/ [ 1/9 + 1/9 + 1/9 ] = 3 ohm

Deze Rv van 3 ohm staat in serie met
de 7 ohm erboven

Rt = R1 + R2

         3 + 7 =10 ohm

totaal aan de rechter zijde

****************************************************************

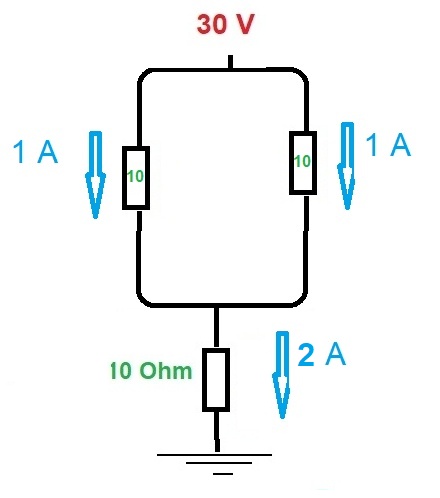

We houden 2 weerstanden van 10 ohm parallel over
met een serie qweerstand vam 10 Ohm


Rv = 1/ [ 1/R1 + 1/R2 ]+ R3

De tatale weerstand van alles is dan

            1/ [ 1/10 + 1/10 ] + 10 = 15 ohm

It = Ut / Rt

       30 / 15 = 2 A

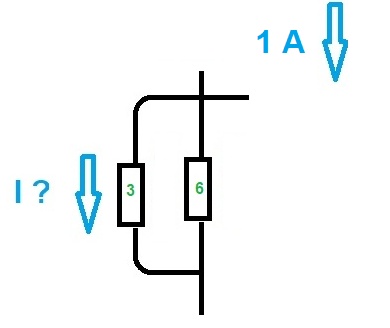

1 ampere bij een parallel schakeling geeft een stroomverdeling

over de weerstanden van 3 en 6 ohm

3 ohm heeft de dubbele stroom tov 6 ohm

de verdeelsleutel 1 : 2 = 3

de 3 ohm weerstand = 2/3 x 1 = 0.666 A
de 6 ohm weeratand = 1/3 x 1 = 0.333 A
                                                      1        A
------------------------------------------------------------------------------------------------

andere manier
verdeelsleutel  3 + 6 = 9

de 3 ohm weerstand = 6/9 x 1 = 0.666 A
de 6 ohm weeratand = 3/8 x 1 = 0.333 A
                                                      1        A





















;


























































;



titaa  9

0.666
0.333

┘
