De 3 weerstanden van 15 Ohm staan parallel . deze vervangen

Rv = 1/ [ 1/R1 + 1/R2 ]

Rv = 1/ ( 1/R1 + 1/2 + 1/R3 )
         1/ ( 1/15 + 1/15 + 1/15 ) = 5 Ohm

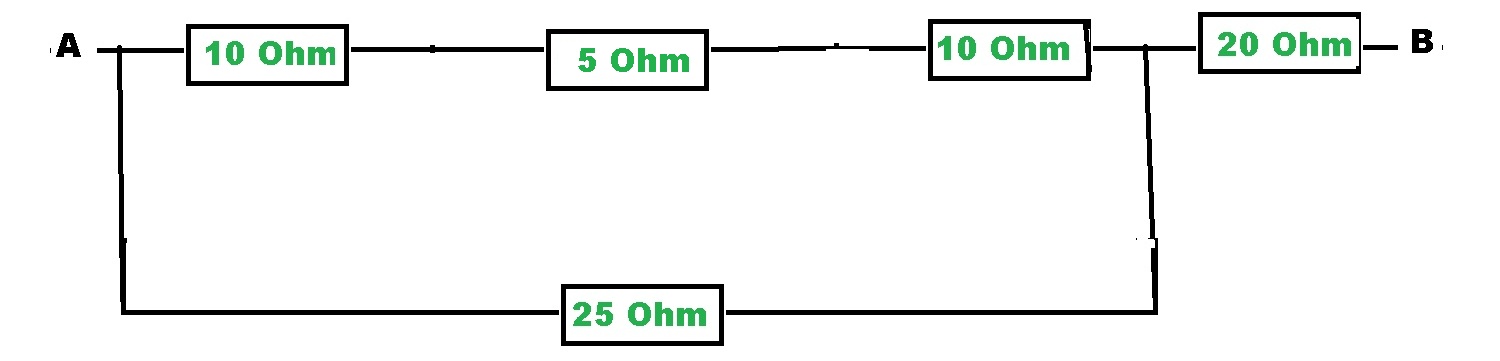

De 3 weerstanden 10 5 en 10 Ohm staan in serie , deze vervangen

Rt = R1 + R2

Rt = R1 + R2 + R3
        10 + 5 + 10 = 25 Ohm

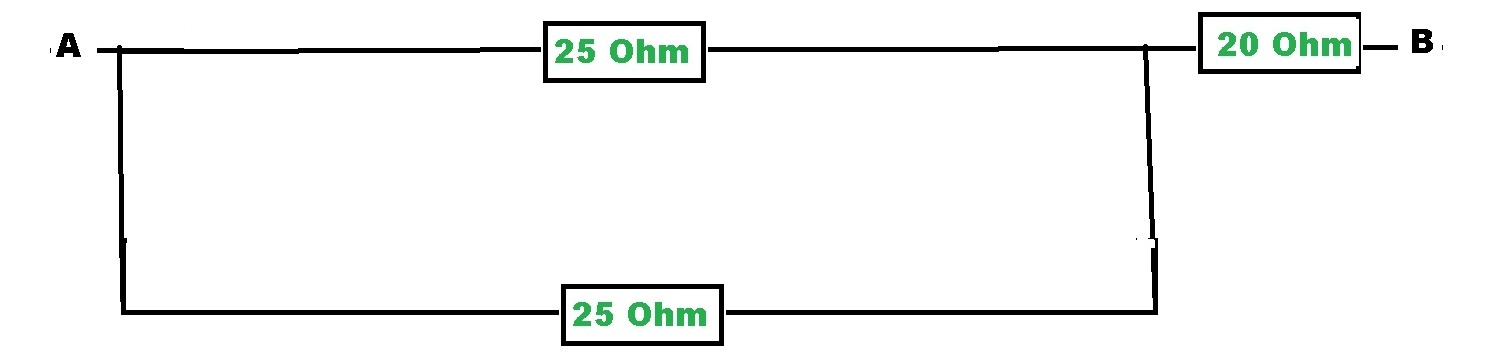

2 weerstanden van 25 Ohm staan parallel , de vervangen

Rv = 1/ [ 1/R1 + 1/R2 ]

Rv = 1/ ( 1/R1 + 1/2 + 1/R3 )
         1/ ( 1/25 + 1/25 ) = 12.5 Ohm

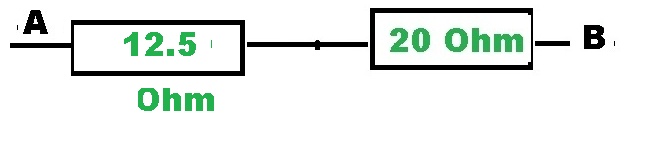

Rt = R1 + R2

Rt = R1 + R2 + R3
        12.5 + 20 = 32.5 Ohm

┘
