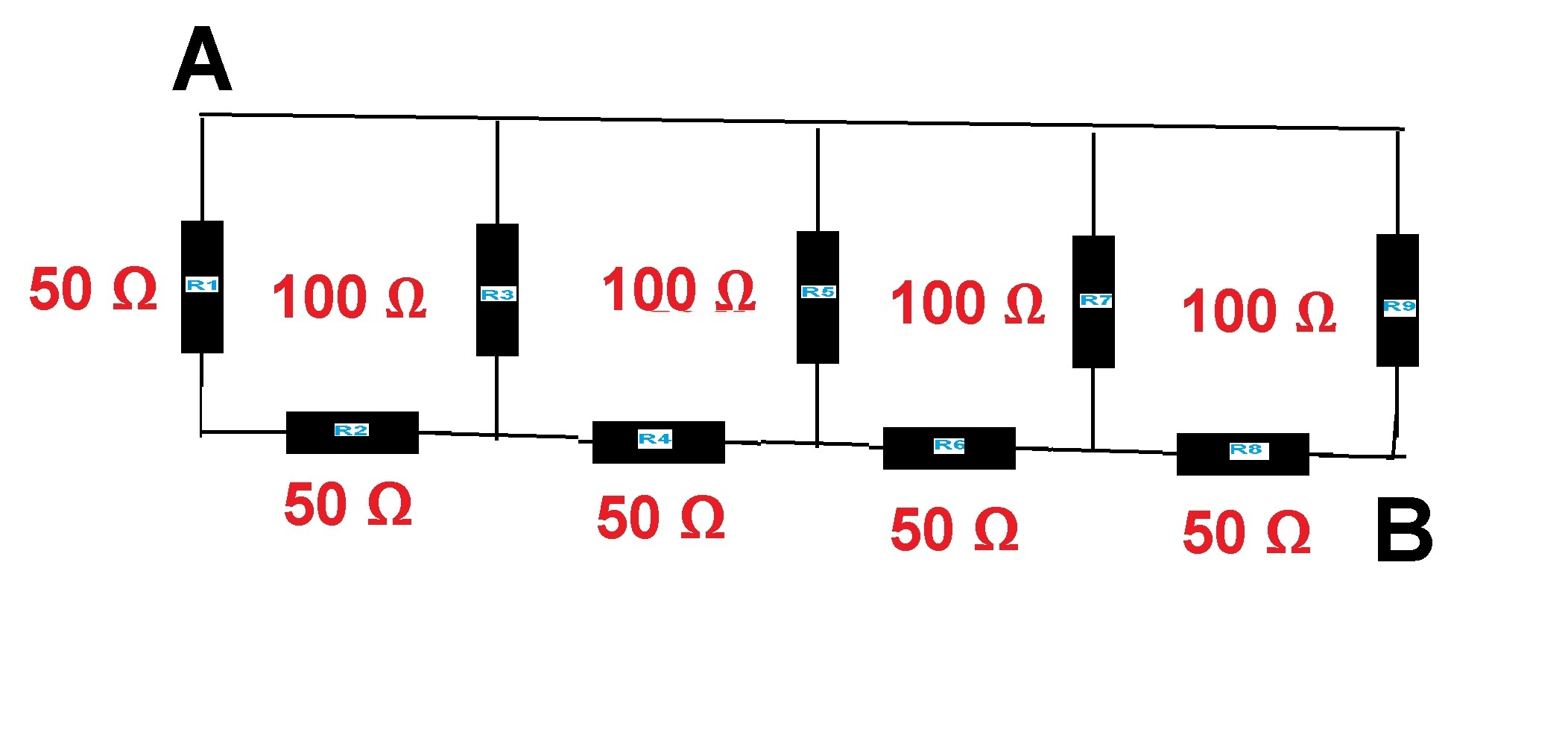

We geven de weerstanden een nummer en houden ons eraan !
R1 en R2 staan in serie
Rt = R1 + R2

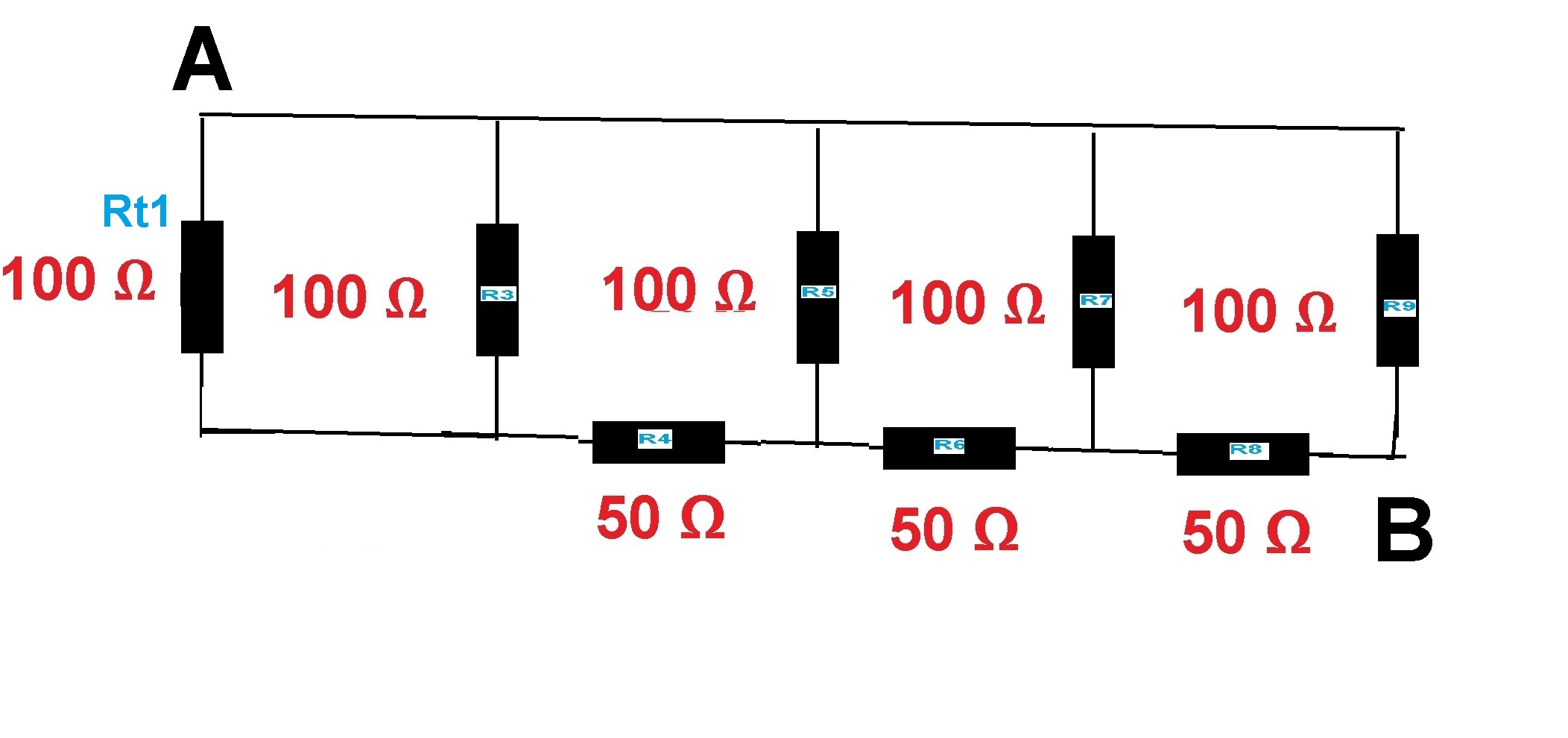

Rt1= 50 + 50 = 100 Ohm
Rt1 en R3 staan paralllel
Rv = 1/ ( 1/ R1 + 1/R )

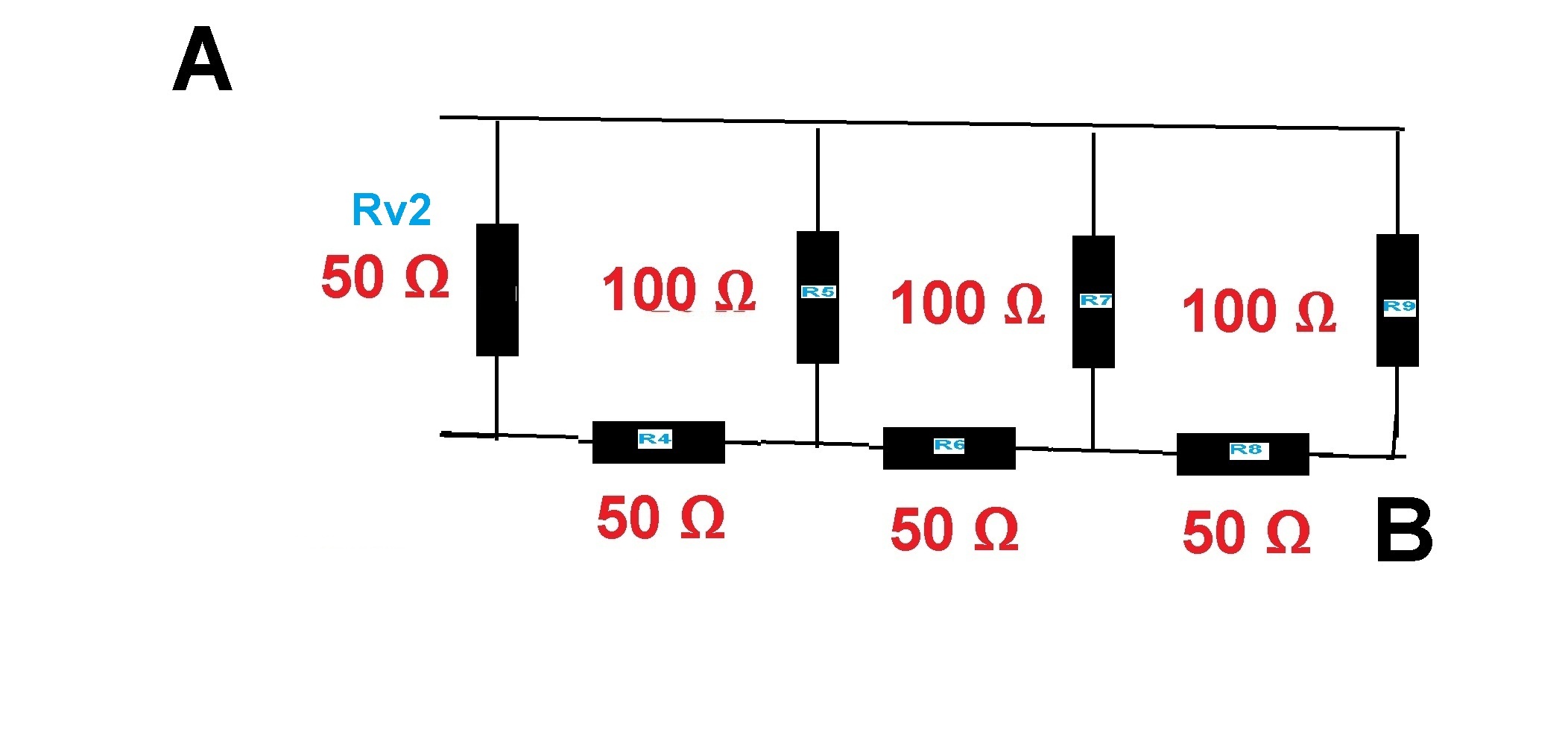

Rv2 = 1/ ( 1/100 + 1/100 ) = 50 Ohm
Rv1627 = Rv162 + R7
5 + 5 = 10 Ohm
┘
Rv2 en R4 staan in serie
Rt = R1 + R2

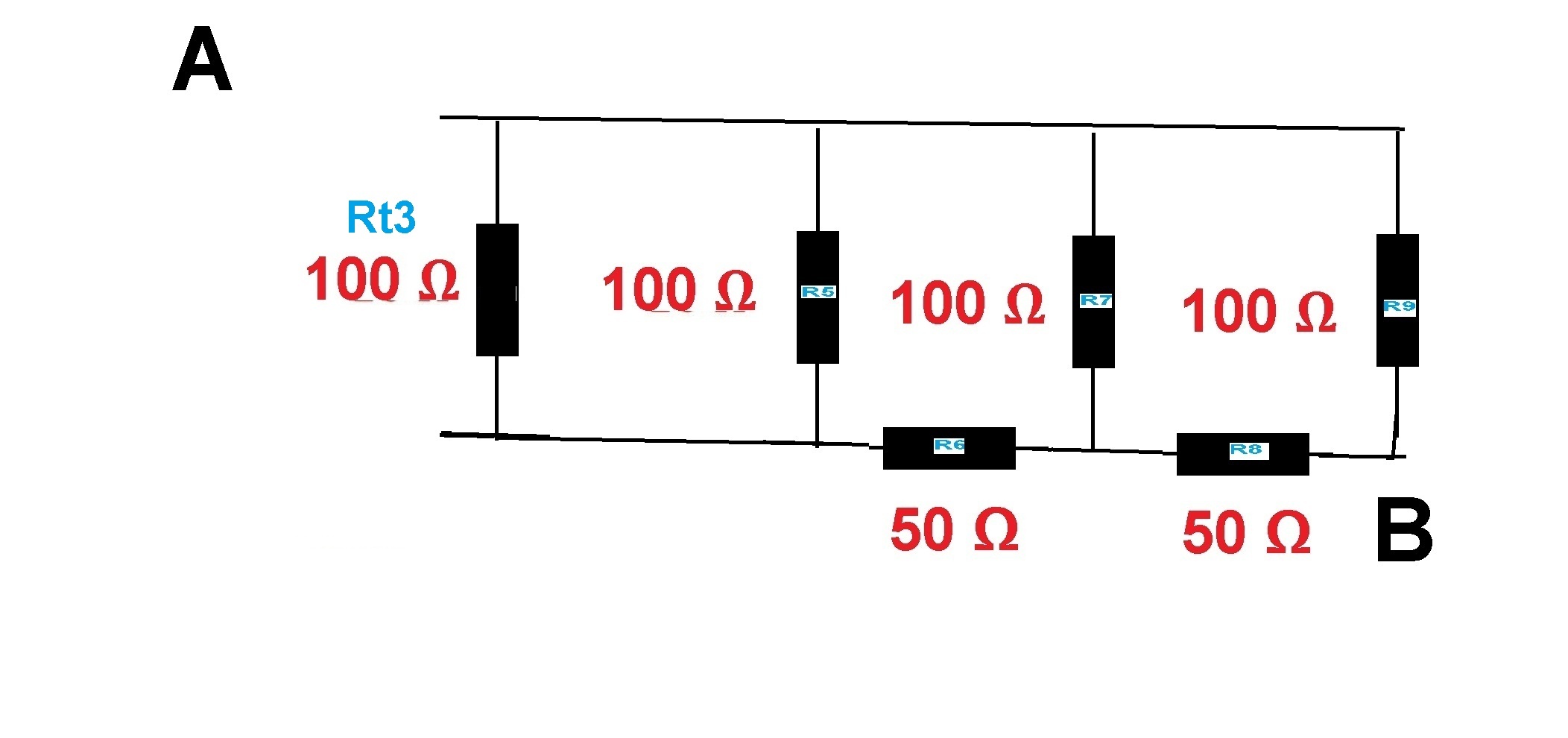

Rt3 = 50 + 50 = 100 Ohm
Rt3 en R4 staan paralllel
Rv = 1/ ( 1/ R1 + 1/R )

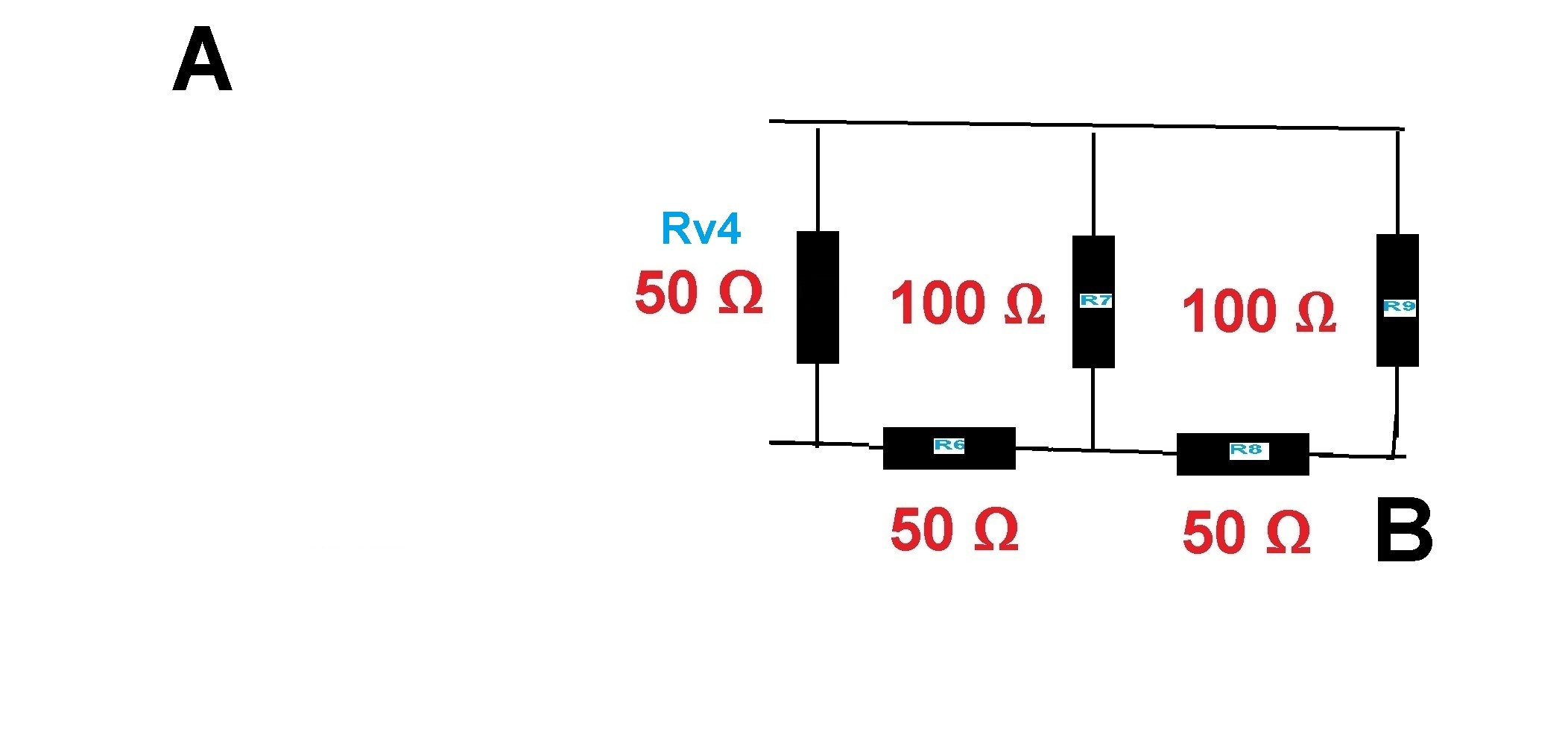

Rv4 = 1/ ( 1/100 + 1/100 ) = 50 Ohm
Rv4 en R6 staan in serie
Rt = R1 + R2

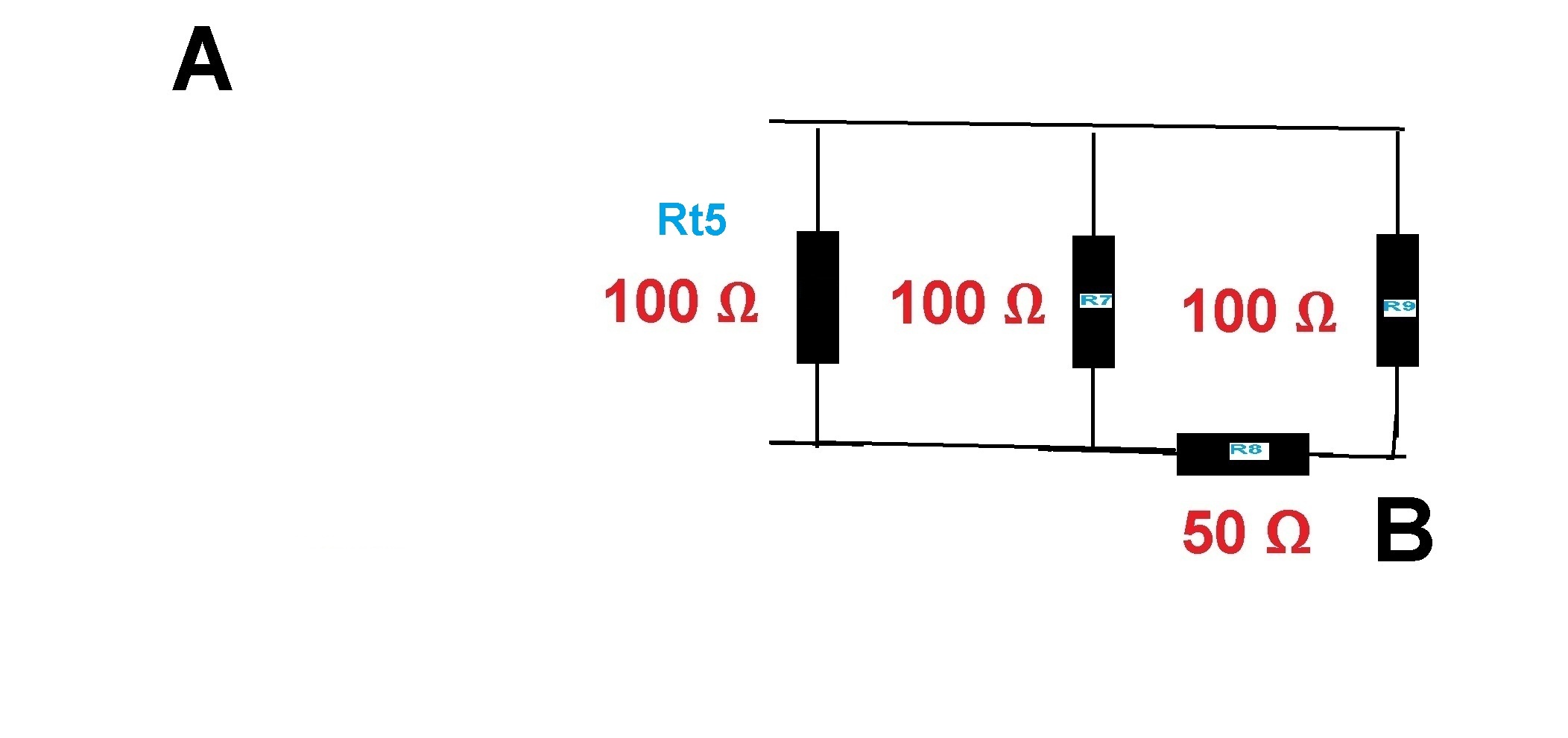

Rt5 = 50 + 50 = 100 Ohm
Rt5 en R7 staan paralllel
Rv = 1/ ( 1/ R1 + 1/R )
Rv6 = 1/ ( 1/100 + 1/100 ) = 50 Ohm

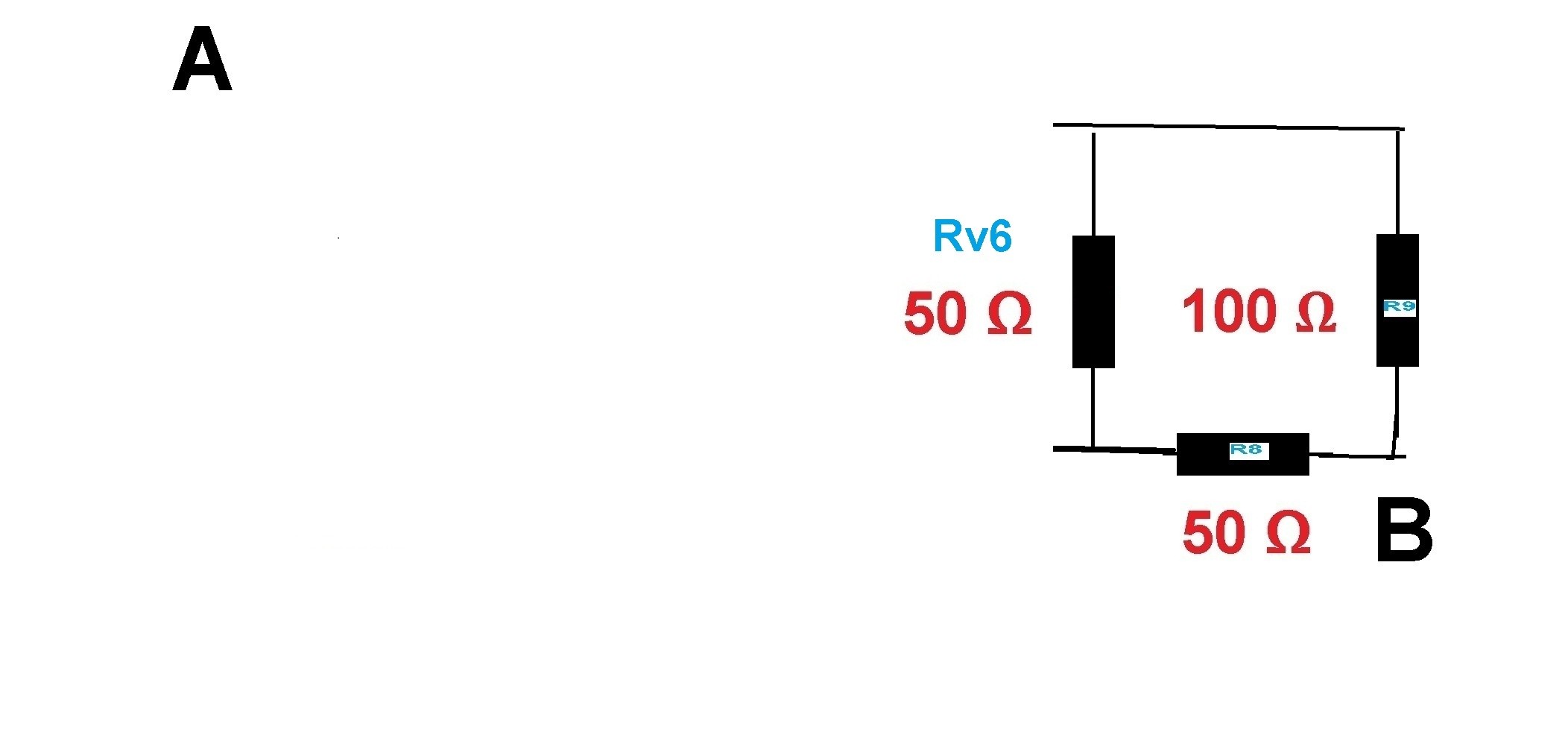

Rv6 en R8 staan in serie
Rt = R1 + R2
Rt7 = 50 + 50 = 100 Ohm

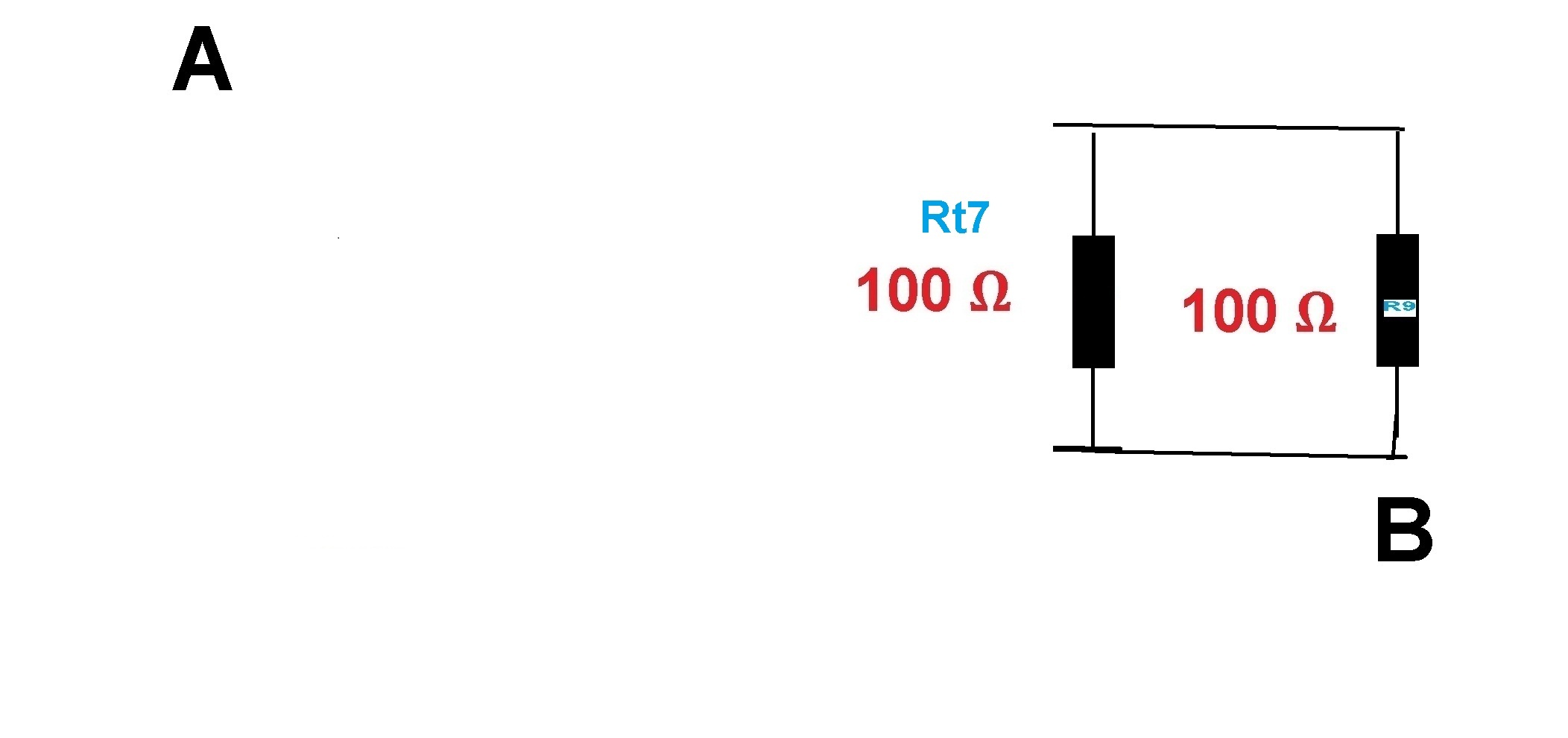

Rt7 en R9 staan paralllel
Rv = 1/ ( 1/ R1 + 1/R )
Rv8 = 1/ ( 1/100 + 1/100 ) = 50 Ohm

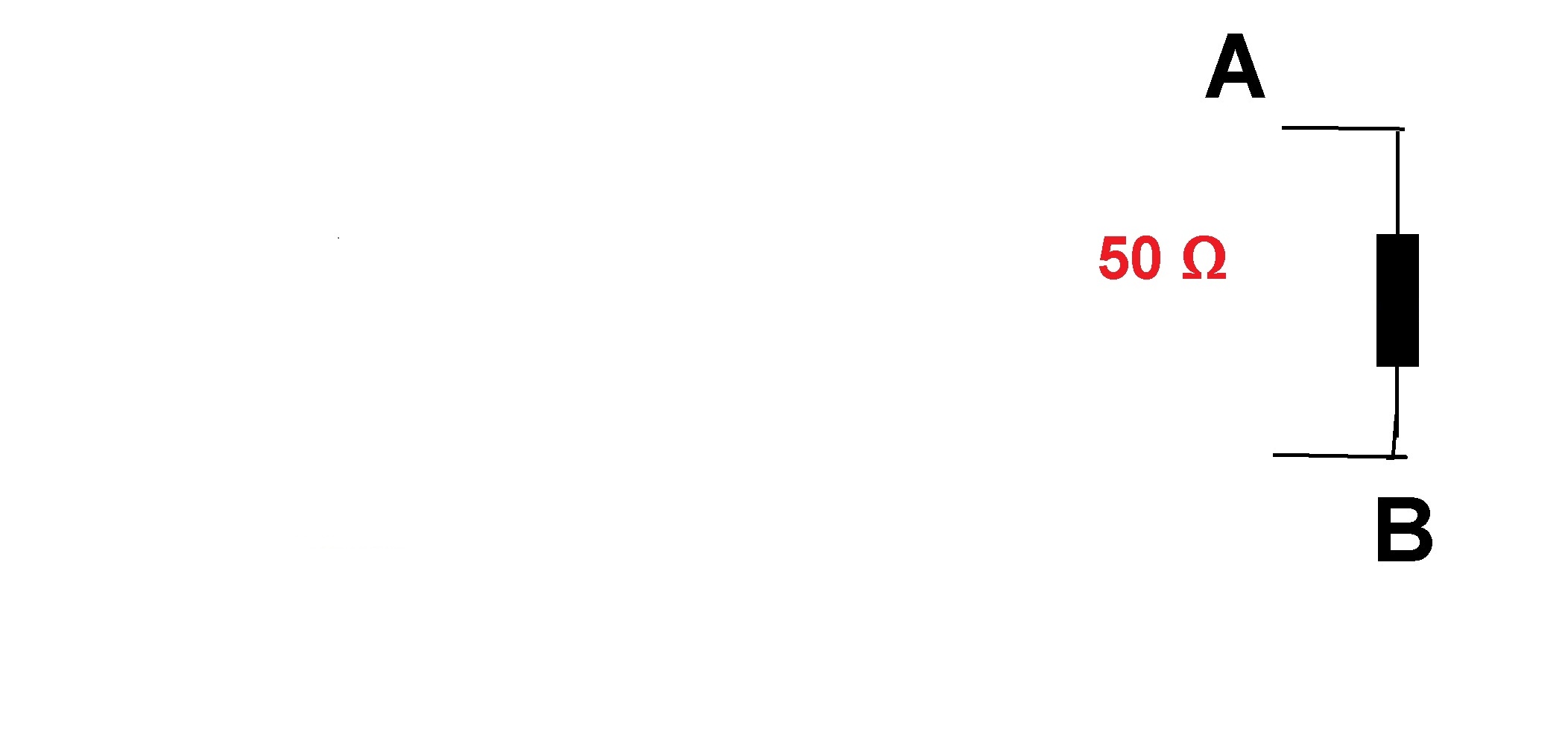

RAB = 50 Ohm
