003

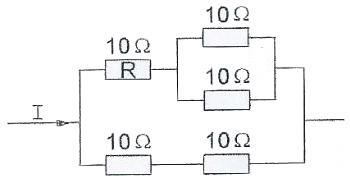

De stroom I = 84 mA.
De stroom door R is:

a   63 mA
b   48 mA
c   21 mA
d   36 mA

De bovenste weerstanden vervangen
10+ {1/(1/10+1/10)} = 15 Ohm

De onderste weerstanden
10+10 = 20 Ohm

Rt = 1/(1/15+1/20) = 8.6 Ohm
U=I*R = 84 mA * 8.6 = 0.72 V

I door de bovenste is U/R 0.72V/ 15 Ohm = 48 mA

I door de onderste is U/R 0.72 V/ 20 Ohm = 36 mA
Samen weer de aangelegde stroom          = 84 mA

┘

┘
