"ideale" transformatoren
we nemen aan dat de weerstand van de wikkelingen nul is,
evenals de verliezen in de kern.
Trafo.
P=P Up*Ip = Us * Is
P primair = P secondair.
Dwz: 10 Watt primair = 10 Watt secundair.
Wikkelverhouding van de transformator :
n = Np/Ns
Stel primair heeft 200 wikkelingen ,N1=200.
Stel secundair 25 wikkelingen ,N2=25.
n = Np/Ns n=200/25=8
TRAFO:

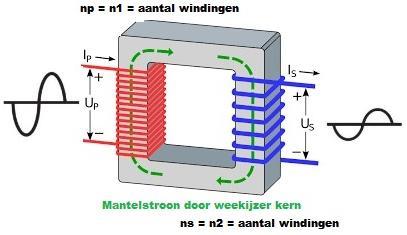

bestaat uit 2 spoelen die om een weekijzer kern zijn gewikkeld.
Figuur 1
┘
Opmerking
stel
n1 = 200
n2 = 25 ⟶ p/s = 200/25 = 8 We transformeren omlaag 8:1
stel
n1 = 25
n2 = 200 ⟶ p/s = 25/200 = 0.125 We transformeren omhoog 1:8
┘
