034

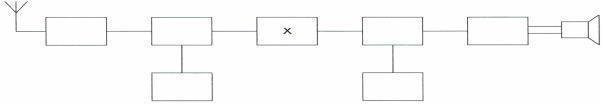

Dit is het blokschema van een ontvanger.
Het blokje gemerkt X stelt voor:

a   de oscillator
b   de middenfrequentversterker
c   de hoogfrequentversterker
d   BFO

HFversterker           mengtrap      MFversterker      mengtrap         LFversterker
                                       VFO                                              BFO

┘
