092

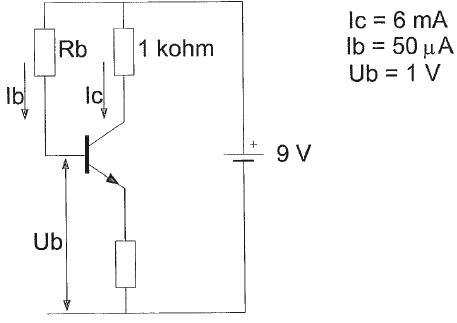

De waarde van Rb is:

a   120 KΩ
b   180 KΩ
c   160 KΩ
d     60 KΩ

Op de basis staat 1 V , dit is dus aan de onderzijde van Rb
De bovenzijde van Rb is 9 V

8 V over de weerstand bij Ib van 50 µA

R= U / I  =  8 / 50µ = 160000 Ω = 160 KΩ
