182

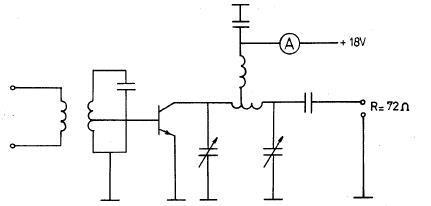

In de figuur is het schema van een versterker weergegeven.
De versterker heeft een rendement van 50%.
De spanning over de belastingsweerstand R bedraagt 36 V.
De aan de collector toegevoerde gelijkstroom is:

a   0.5 A
b   1 A
c   2 A
d   4 A

Puit = U² / R
Puit = 36² / 72 = 18 W

Puit is de helft (50%) van Pin   ...>>> Pin = 36 W

I = Pin / Puit
I = 36 / 18 = 2 A

H02            2  Componenten

┘

┘
