018

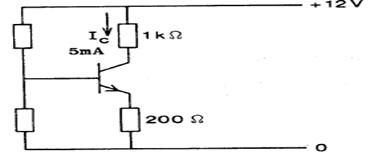

Het vermogen dat de transistor dissipeert is ongeveer:

a   25 mW
b   30 mW
c   36 mW
d   60 mW

Uc = Rc x Ic = 1K x 5 mA= 5 volt

Ie = Ic
Uc = Ie x Re = 5mA x 200 = 1 volt

Over de Tr komt dus 12 - [5+1] = 6 volt   // 5 mA

P = U x I = 6 x 5mA = 30 mW
