025

De uitgang van een amateurzender is afgesloten met 50 Ohm

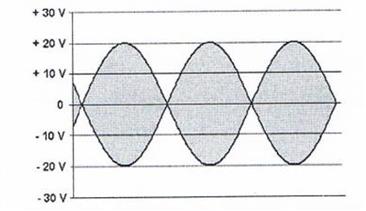

Op en oscilloscoop zien we hetvolgende beeld
De Peak Envelope Power [PEP] is

a  4 W
b   2 W
c   16 W
d   8 W

Ueff = 0.707 * Umax = 0.707 * 20 = 14 V

P = [U*U] / R = [14*14] / 50 = 4 Watt

┘
