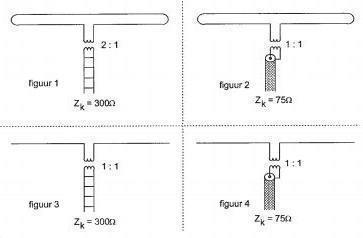

002

In welke figuur is de aanpassing bij de halve golf antenne juist?

a   figuur 1
b   figuur 2
c   figuur 3
d   figuur 4

-


005

Als het stralende deel van een antenne langer wordt gemaakt dan zal zijn resonantiefrequentie:

a   geheel verdwijnen
b   hoger worden
c   gelijk blijven
d   lager worden

001

De ingangimpedantie van een open halvegolf dipoolantenne gedraagt zich beneden de resonantiefrequentie als:

a   inductief
b   reeel en laagohmig
c   capacitief
d   reeel en hoogohmig

006

Een in het midden gevoede halvegolf antenne is in resonantie op 7 Mhz.
Bij gebruik van deze antenne op 14 Mhz is de impedantie in het voedingspunt:

a   sterk inductief
b   veel lager
c   sterk capacitief
d   veel hoger

-


003

Stelling 1
Het aan de voorzijde van een gevouwen dipool uitgezonden vermogen is groter dan het aan de achterzijde uitgezonden vermogen.
Stelling 2
De voor/achterverhouding van een gevouwen dipool is groter dan die van een yagi-antenne.
Wat is juist?

a   1 en 2
b   geen
c   alleen 1
d   alleen 2

-


004

Een seriekring heeft een resonatiefrequentie van 100 MHz.
Voor 90 MHz gedraagt de kring zich als een:

a   condensator
b   weerstand
c   spoel
d   doorverbinding

-


007

Een afgestemde draadantenne is aan 1 eind met een aanpaseenheid op een werkende zender aangesloten.
Aan het andere einde van de antenne is er een:

a   spanningsmaximum en een stroomminimum
b   spanningsminimum en een stroommiminmum
c   spanningsmaximum en een stroommaximum
d   spanningsminimum en en stroommaximum

-


008

Een halvegolf antenne wordt in het midden gevoed.
Dit is het punt van maximale:

a. resonantie
b. spanning
c. stroom
d. impedantie

-

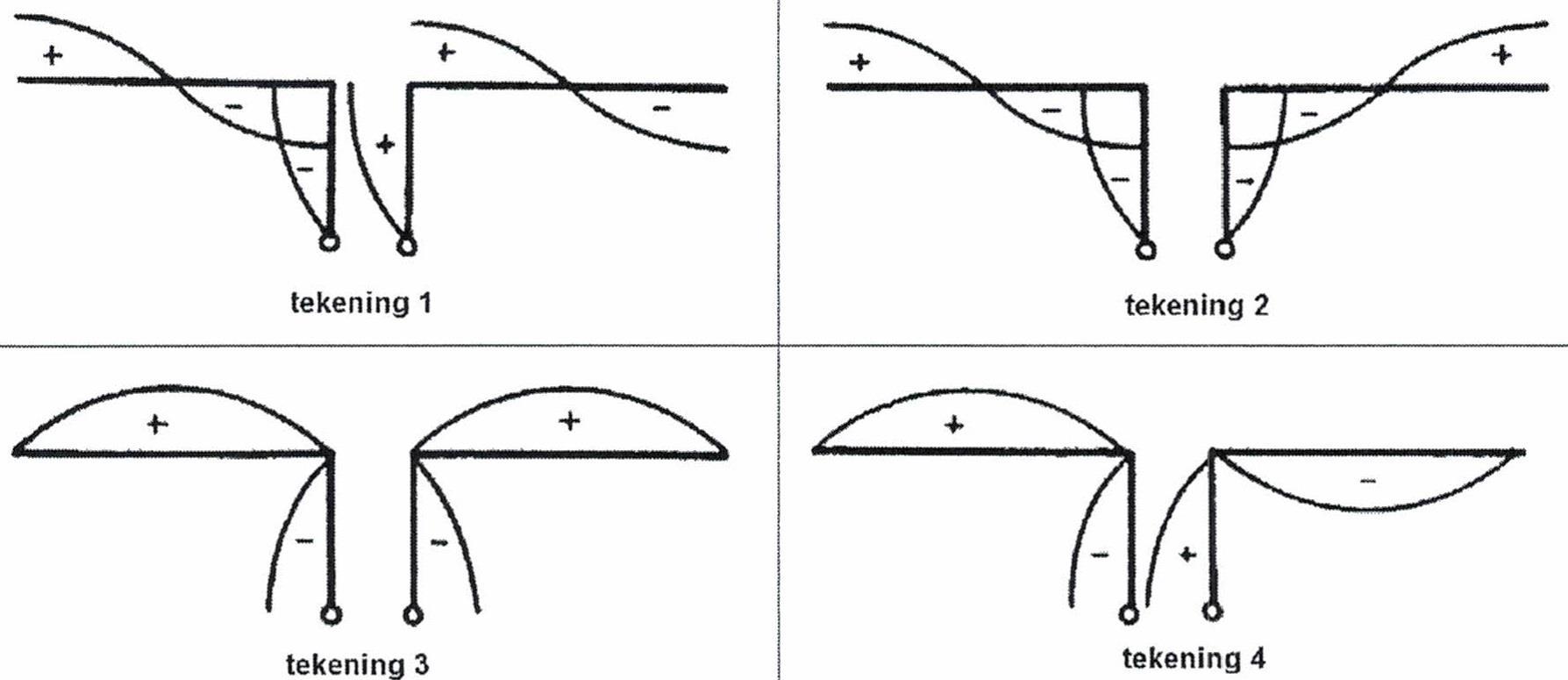

009

Een antenne wordt in het midden symmetrisch gevoed via een open kwartgolflijn.
Welke tekening geeft de juiste spanningverdeling op straler en voedingslijn weer?

a   tekening 1
b   tekening 2
c   tekening 3
d   tekening 4

┘

-


010

Gegeven:
600 Khz
1500 Khz

Gevraagd:
Kwart golflengte antenne lengte.
