Componenten
Tekens-en-symbolen
Weerstand:
Remt de stroom.
weerstand
verstelbaar = potmeter
instelbaar = trimmer
Het gedrag van condensatoren op gelijkstroom
De RCt RC-tijd R x C RCt = R x C = sec
vol -= 5RCt
heeft dan een bepaalde lading Q
condensator verstelbaar
varicap
condensator
condensator instelbaar

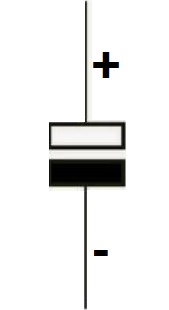

elko

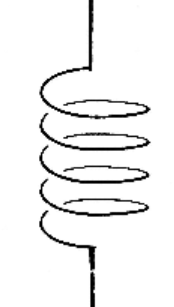

Spoel
Als er door de spoel een gelijkstroom wordt gestuurd, dan ontstaat er een magnetisch veld
Hoe groter de stroom (I) hoe sterker het magnetisch veld .
Een extra ijzerkern versterkt het magnetisch veld.
spoel

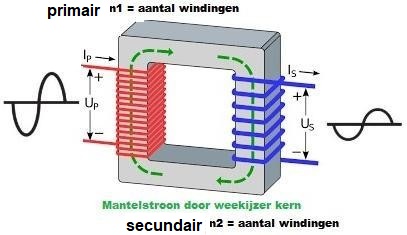

Trafo:
bestaat uit 2 spoelen die om een weekijzer kern zijn gewikkeld.
n = np/ns n = Up/Us n = Is/Ip n2 = Zp/Zs n2 = Cs/Cp
Spanning
n = Up / Us
Stroom
n = Is / Ip
Impedantie
n2 = Zp/Zs

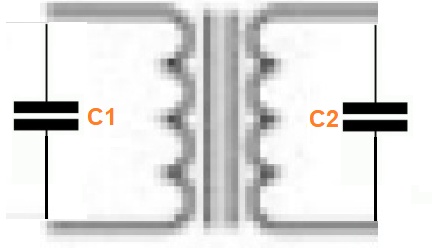

Capaciteit
n2 = Cs/Cp
Vermogen
Pp = Ps
Diode:
Is een elektronisch onderdeel dat de elektrische stroom zeer goed in een richting geleidt, maar praktisch niet in de andere richting.
Een diode functioneert als het ware als een elektronisch ventiel.

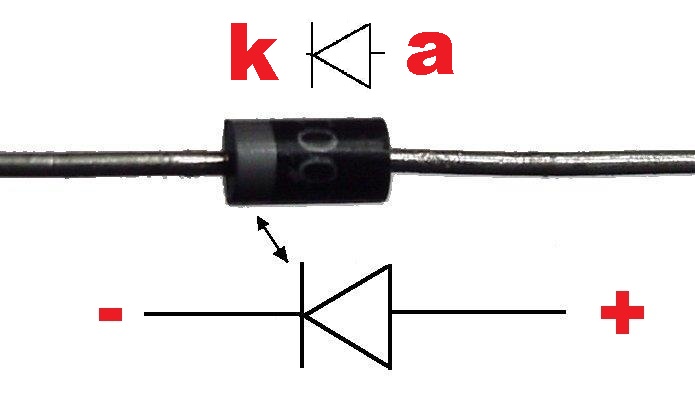

Om te geleiden
KNAP
kathode negatief anode positief
Om te geleiden
+ zit Links
- zit rechts

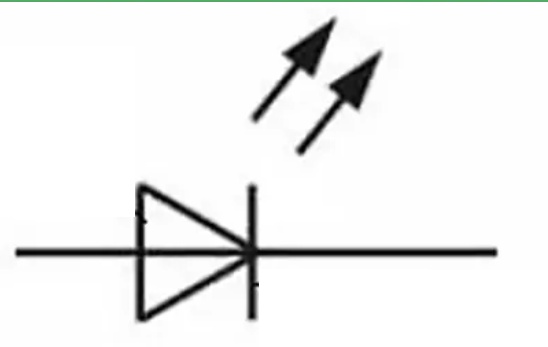

LED
lichtgevende diode
Zenerdiode
in sper
spanning stabilisatie

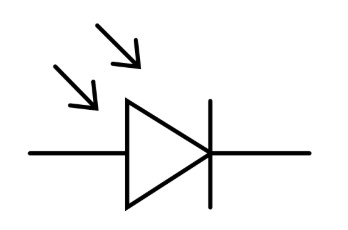

Foto diode
in sper
bij licht laat stroom door
NPN
De NPN-transistor
p-halfgeleider laag ingesloten door
twee n-halfgeleiderlagen.
positief sturen
PNP
De PNP-transistor
n-halfgeleider laag ingesloten door
twee p-halfgeleiderlagen
Transistor
Transistor schakeling
FET
field effect transistor
Steilheid
Poortschakelingen

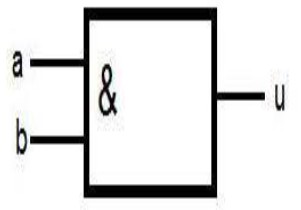

EN-poort
a b U
1 1 1

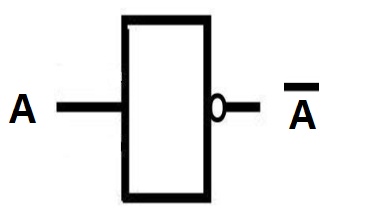

Invertor
a U
0 1
1 0

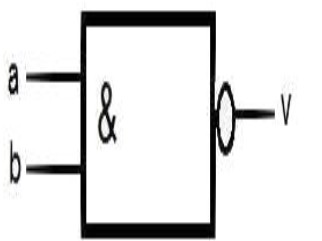

NEN-poort
a b V
1 1 0
OF-poort
a b W
0 0 0

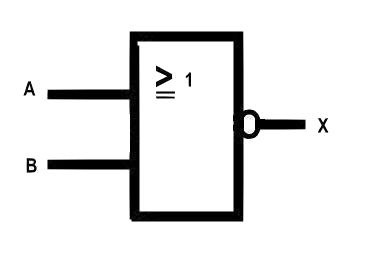

NOF-poort
a b X
0 0 1

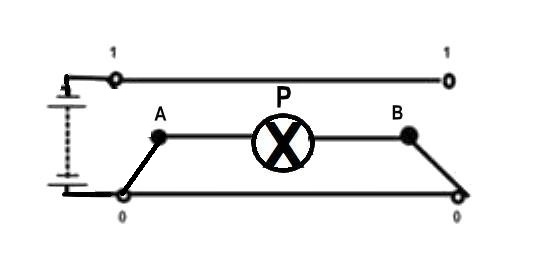

XOF exclusieve OF
a b P
0 1 1
1 0 1
XNOF " " " " NOF
a b Q
0 0 1
1 1 1

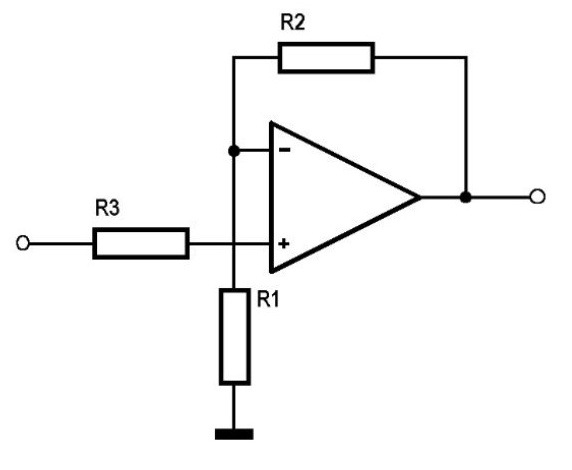

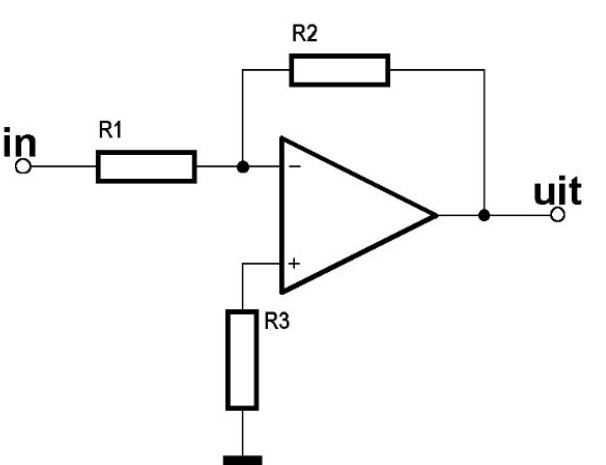

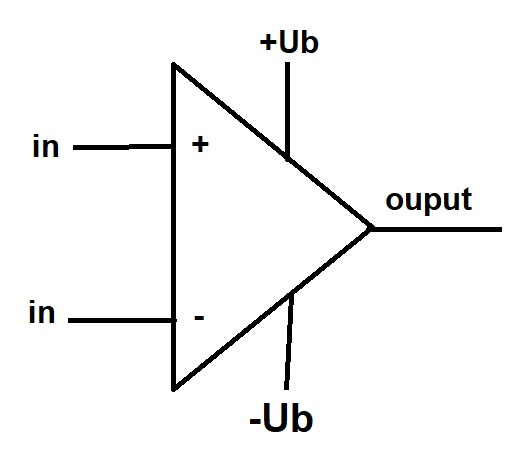

OPAMP Inverter versterker Niet inverterende veraterker
versterking 100000-1000000000 A = - Rr / R1 A = 1 + (R2 / R1)
Schakeling versterker

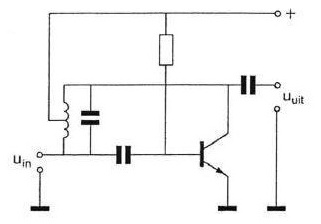

LF-versterker HF-versterker Oscilator

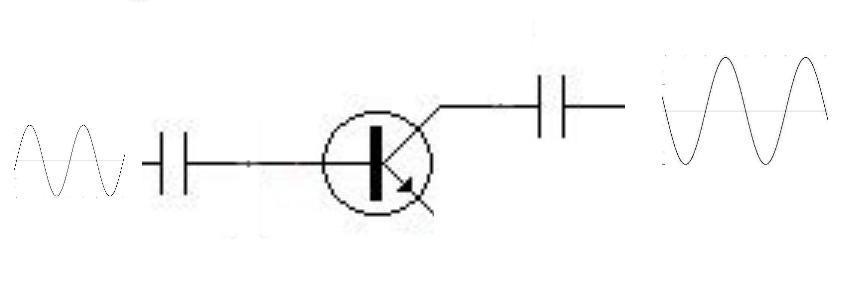

GES
Zin = Zuit
Hoog en Hoog en nagenoeg gelijk.
Spanning verterker
en
Stoom versterker

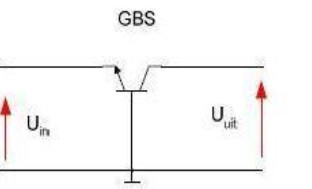

GBS
Zin = Laag.
Zuit = Hoog.
Spanning versterking
en
stroom versterker = 1<

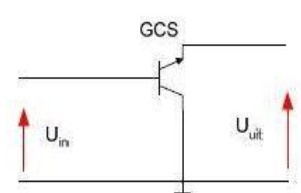

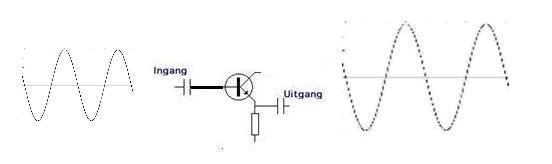

GCS
Zin = Hoog.
Zuit = Laag.
Spanning verster = 1<
en
Stroom versterking
Verder

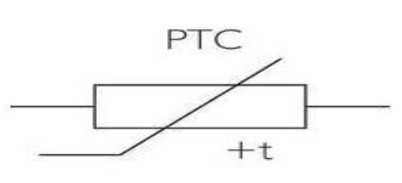

PTC
Temperatuur omhoog, dan de weerstand omhoog.
Thermische beveiliging van vermogenselektronica.
Thermische stabilisatie van oscillatoren.

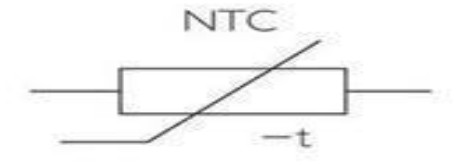

NTC
Temperatuur omlaag, dan de weerstand omhoog.
Thermische beveiliging van vermogenselektronica.
Thermische stabilisatie van oscillatoren.

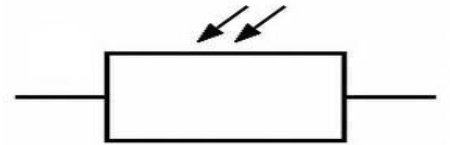

LDR
De LDR is een lichtgevoelige weerstand.
De weerstand van een LDR wordt kleiner als de hoeveelheid licht groter wordt.

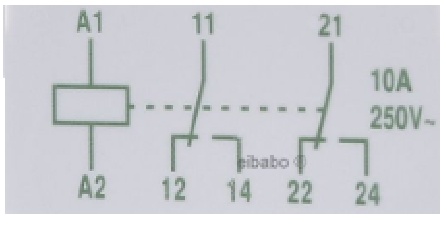

Relais
1 x maak
1 x breek

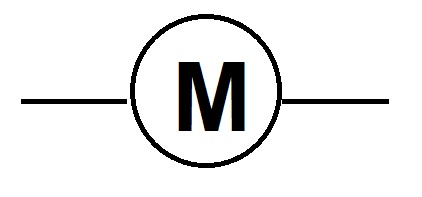

Motor

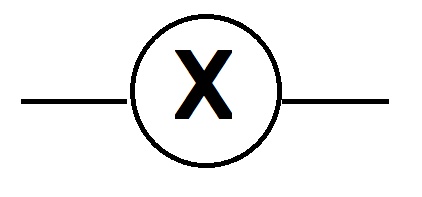

Lamp
Aarde
