DATA BASE
Sectie 13
┘
01
http://www.iwab.nu/H2_06_ABC_020.html
Voor een PNP-transistor in klasse A geldt:
a de basisspanning is tov de emittor positief
b de collectorspanning is tov de emittor positief
c de basis-spanning is tov de collector negatief
d de collectorspanning is tov de emittor negatief
d
Basis emittor is negatieve waarde
02
http://www.iwab.nu/H2_089.html
In een in klasse A ingestelde triode-versterker geldt:
stelling 1
de anode is positief tov de kathode
stelling 2
het stuurrooster is positief tov de kathode
Wat is juist?
a alleen stelling 1
b alleen stelling 2
c beiden stellingen
d geen van beiden stellingen
a
KNAP kathode negatief anode positief
Het stuurrooster wordt negatief aangestuurd
03
http://www.iwab.nu/H2_06_ABC_018.html
Een amateurzender wekt een minimaal vermogen aan harmonischen op door de eindtrap in te stellen in:
a. klasse A
b. klasse B
c .klasse A/B
d .klasse C
a
Klasse A heel het signaal
Klasse B het halve signaal
Klasse C de topjes van een half signaal
04
http://www.iwab.nu/H2_06_ABC_029.html
In een laagfrequent versterker , ingesteld in klasse A , kunnen harmonischen ontstaan door
a te kleine uitsturing
b te grote paracitaire capaciteiten
c te grote uitsturing
d te lage inwendige weerstand van de voeding
te grote uitsturing geeft vervorming
05
http://www.iwab.nu/jj_09_02_001v_014.html
Aan de uitgang van een lf-versterker kunnen harmonischen van het ingangssignaal verschijnen wanneer:
a de versterker overstuurd wordt
b de versterking bij alle fequenties niet even groot is
c de bandbreedte beperkt is
d er parasitaire capaciteiten aanwezig zijn
agv niet lineaire versterking treedt er bij oversturing vervorming op
06
http://www.iwab.nu/H9_032.html
Een amateur straalt minder harmonischen uit indien:
a de eindtrap in klasse A wordt ingesteld ipv in klasse C
b een kristaloscillator wordtgebruikt ipv een LC-oscillator
c de eindtrap in klasse C wordt ingesteld ipv klasse A
d de voedingsspanning van de oscillator beter wordt gestabiliseerd
Klasse A heel het signaal geen vervorming
Klasse B de helft van het signaal vervorming
Klasse C topje van een half signaal veel vervoring en harmonischen
07
http://www.iwab.nu/H3-152.html
Een pi filter tusen de uitgang van een FM zender en de voedingskabel van de antenne:
a kan de staandegolfverhouding op de kabel verkleinen
b kan het afgegeven vermogen maximaal maken
c kan de antenne winst verhogen
d kan de frequentiezwaai verkleinen
meestal een klasse A
b omdat de rest niet kan
08
http://www.iwab.nu/H2_06_ABC_021.html
Een 100% amplitude gemoduleerd signaal kan lineair worden versterkt met:
a een versterkertrap ingesteld in klasse A
b een begrenzertrap
c een balansmodulator
d een eindtrap ingesteld in klasse C
AM = klasse A
GEEN vervorming
09
http://www.iwab.nu/H5_015.html
Voor een EZB-zender geldt
a de trappen na de balansmodulator moeten in klasse A of klasse B worden ingesteld
b de zendereindtrap mag in klasse C worden ingesteld
c er kan geen frequentietransformatie worden toegepast
d in de trappen na de balansmodulatoe maf frequentievermenigvuldiging worden toegepast
Je hebt al een half signaal, dit moet geheel versterkt worden
Na de balansmodulator moeten de versterkertrappen en de eindtrap een lineaire versterking hebben om vervorming van LF informatie te voorkomen ==> klasse A of B
10
http://www.iwab.nu/H2_06_ABC_002.html
Een zendereindtrap bedoeld voor het versterken van een enkelzijbandsignaal,
wordt voor een zo hoog mogelijk rendament ingesteld in:
a de klasse heeft geen invloed op het rendament
b klasse B
c klasse A
d klasse C
AM = klasse A
EZB = klasse B
CW = klasse C
FM = klasse C
11
http://www.iwab.nu/jj_09_02_001v_022.html
Aan de uitgang van een lf-versterker kunnen harmonischen van het ingangssignaal verschijnen wanneer:
a de bandbreedte beperkt is
b er paracitaire capaciteiten aanwezig zijn
c de versterking bij alle fequenties niet even groot is
d de versterker niet lineair is
niet lineair geeft vervorming
12
http://www.iwab.nu/H2_06_ABC_023.html

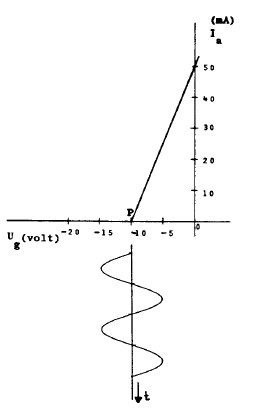

Een buis (triode) is ingesteld in het werkpunt P.
De roosterspanning Ug is in de karakteristiek aangeduid.
De buisinstelling is:
a klasse A zonder roosterstroom
b klasse B; zonder roosterstroom
c klasse B; met roosterstroom
d klasse C; met roosterstroom
b
13
http://www.iwab.nu/H2_06_ABC_004.html
De hoogfrequent-versterkertrap is ingesteld in klasse C
De ingangsspanning Ui verloopt volgens schema Y
De collectorstroom Ic verloopt zoals in
a tekening 3
b tekening 4
c tekening 2
d tekening 1
3
14
http://www.iwab.nu/H2_129.html
Een frequentieverdrievoudiger met een transistor wordt gestuurd met een frequentie f.
In de collectorstroom zijn de volgende frequenties aanwezig:
a f en 1/3f
b f en 3f
c 1/3f en 3f
d f en 1/2f
Frequentie vermenigvuldigen (stel 10 Mhz)
Altijd met zichzelf en de oneven harmonische
F1 10 Mhz
F3 30 Mhz
F5 50 Mhz
F7 70 Mhz
F9 90 Mhz
15
http://www.iwab.nu/H2-226.html
Van een frequentieverdrievoudiger met één transistor is gegeven dat de ingang gestuurd wordt met een 10 MHz signaal.
In de collectorstroom zijn onder andere aanwezig de frequenties:
a 10 MHz en 20 MHz
b 5 MHz en 15 MHz
c 15 MHz en 30 MHz
d 10 MHz en 25 MHz
normaal 3de 5de 7ude enz
maar nooit een have [=5]
Ook een 2de harmonische komt voor
16
http://www.iwab.nu/jj_02_06_009v_006.html
Indien een transistor wordt gebruikt als frequentievermenigvuldiger zal deze bij voorkeur worden ingesteld in:
a klasse A
b klasse B
c klasse C
d klasse A/B
Klasse C geeft vevorming en harmonischen
we gebruiken dan de 3de 5de 7de enz
17
http://www.iwab.nu/H2_06_ABC_001.html
Voor een telegrafie zender [A1A] geldt
a er kan alleen in de eindtrap worden gesleuteld
b de bandbreedte van het uitgezonden signaal is 0 Hz
c alle trappen kunnen in klasse C worden ingesteld
d de frequentiestabiliteit is niet belangrijk om dat er geen spraakmodulatie wordt toegepast
AM = klasse A
EZB = klasse B
CW = klasse C
FM = klasse C
18
http://www.iwab.nu/jj_05_03_001v.html
Het meest geschikt als frequentie vermenigvuldiging trap is een
a versterker in klasse C
b mengtrap
c lineaire versterler
d oscillator
a
19
http://www.iwab.nu/H5-090.html
Voor het versterken met zo hoog mogelijk rendement van een CW telegrafiesignaal wordt de zender-eindtrap ingesteld in:
a klasse A
b klasse A/B
c klasse C
d klasse B
c
20
http://www.iwab.nu/H2_06_ABC_003.html
Voor het versterken met zo hoog mogelijk rendament van een ( morse ) CW signaal wordt de zendereindtrap ingesteld in
a klasse C
b klasse B
c klasse AB
d klasse A
AM = klasse A
EZB = klasse B
CW = klasse C
21
http://www.iwab.nu/H2_06_ABC_014.html
De eindtrap van een frequentie-gemoduleerde zender wordt voor een zo hoog mogelijk rendemant ingesteld in:
a klasse C
b klasse B
c klasse A
d klasse AB
AM = klasse A
EZB = klasse B
CW = klasse C
FM = klasse C
22
http://www.iwab.nu/H2_06_ABC_009.html
De kans dat een zender te veel harmonischen uitstraalt is het grootst als de eindtrap wordt ingesteld in:
a klasse AB
b klasse C
c klasse B
d klasse A
Klasse A heel het signaal
Klasse B halve signaal
Klasse C de topjes van een half signaal
23
http://www.iwab.nu/jj_02_06_009v_007.html
Een hf-versterker, bedoeld voor het versterken van een frequentie gemoduleerd signaal, wordt voor een zo hoog mogelijk rendement ingesteld in:
a klasse A/B
b klasse B
c klasse A
d klasse C
Bij FM zit alle informatie IN de draaggolf
