Gelijkrichtdiode
Diode A zal geleiden en lamp A brand ,bij gesloten schakelaar.
En B niet.
Diode:
Is een elektronisch onderdeel dat de
elektrische stroom zeer goed in een richting
geleidt, maar praktisch niet in de andere richting.
Een diode functioneert als het ware als een
elektronisch ventiel.

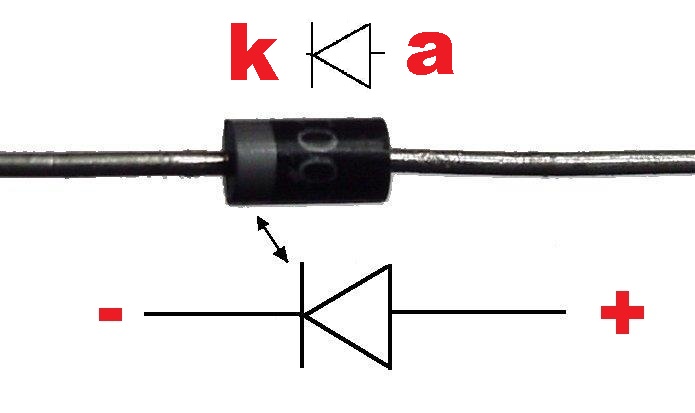

KNAP
Kathode negatief - Anode positief.
Figuur 1
Figuur 2
┘

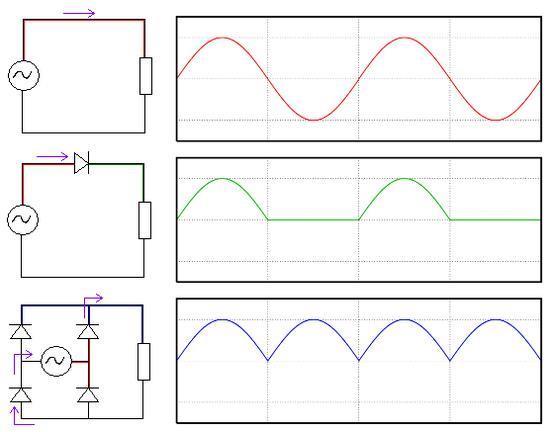

Enkele diode ,geeft enkele puls gelijkrichting.
Diodebrug ,geeft dubbele puls gelijkrichting.
Gelijkrichting:
Figuur 3
