De grafische voorstelling in de tijd.
Signaalbemonstering:

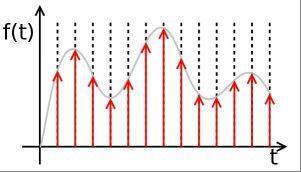

Bemonstering van een analoog signaal op discrete tijdstippen .
In digitale signaalbemonstering is een sample de momentele waarde van het betrokken signaal = een signaalmonster genomen op een tijdstip.
Door bemonstering (sampling) van het signaal op opeenvolgende tijdstippen, ontstaat een digitaal signaal.
De bemonsteringsfrequentie geeft aan, hoeveel van deze samples per seconde worden genomen.
Bij de compact disk is dit 44,1 kHz, dat wil zeggen 44.100 monsters per seconde.
Hogere samplefrequenties zijn in professionele en hoogkwalitatieve toepassingen gebruikelijk, zoals 48 kHz, 96 kHz, 192 kHz en zelfs 2,8 MHz.
Een sample wordt gekwantiseerd en daarbij gecodeerd met een bepaald aantal bits
Veelgebruikte aantallen bits per sample zijn 8 [PCM] 16, 24 of 32 bits.
Analoog en Digitaal signaal

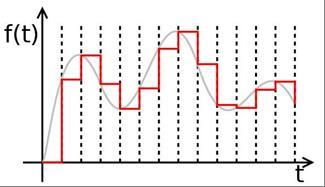

Een analoog signaal gedigitaliseerd in vaste meet tijden.
ADC:
Analoog Digitaal Omzetter.

Figuur 1
Figuur 2
Gedigitaliseerd
Analoog
N-01-05-003-vr
