VERON 6.3.8

Balun:

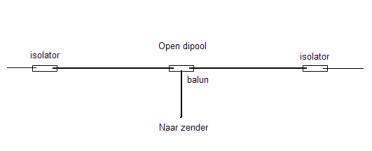

Om een asymetrische voedingslijn (coax) te verbinden met een symetrische antenne (dipool) moet een balun gebruikt worden.
Doen we dat niet, dan straalt de coaxkabel mee met de antenne.
Er vindt impedantietransformatie plaats.

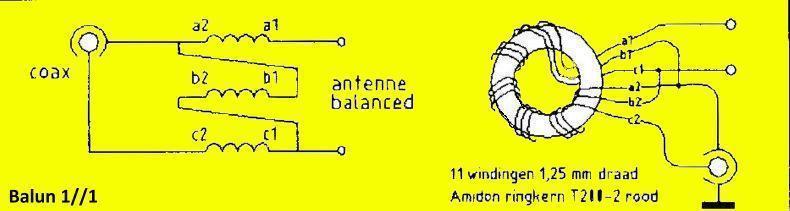

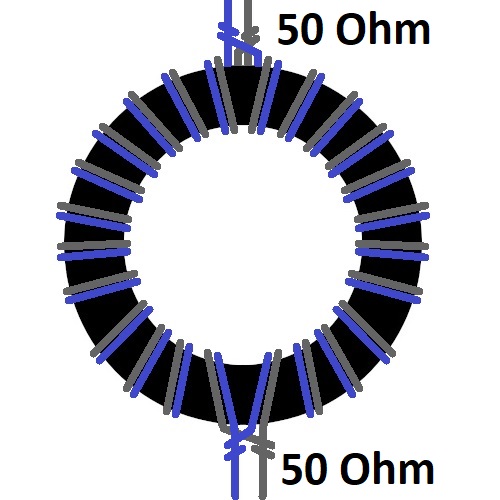

Een balun 1:1

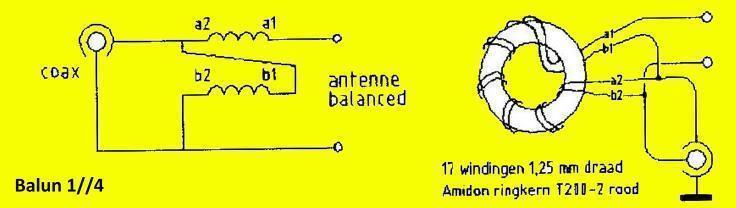

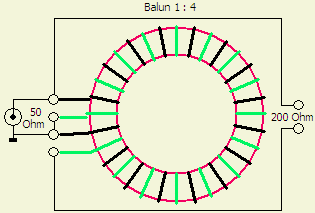

Een balun 1:4
Wordt gebruikt bij een antenne die niet geheel symmetrische is en een impedantie heeft van circa 200-300 ohm.

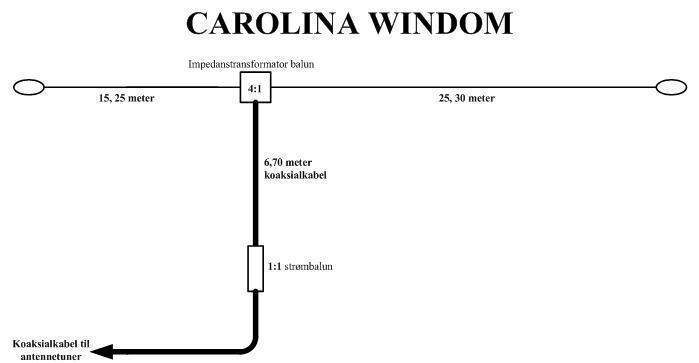

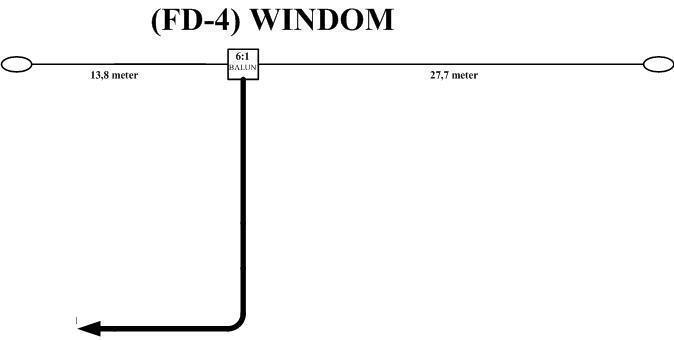

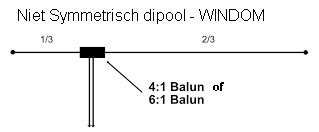

De "Windom"  antenne welke gevoed wordt op 1/3 van de golflengte(=draadlengte) , heeft een impedantie van circa 200 ohm.

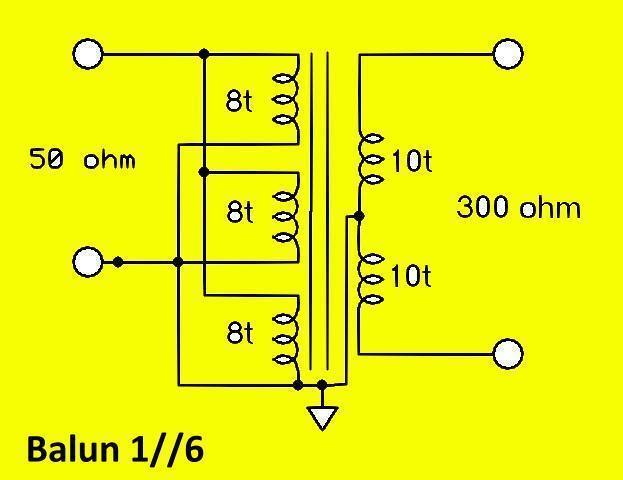

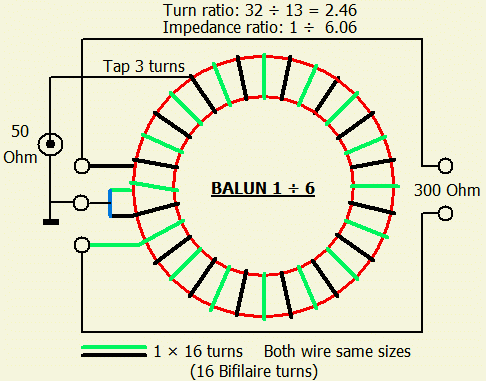

Balun 1:6

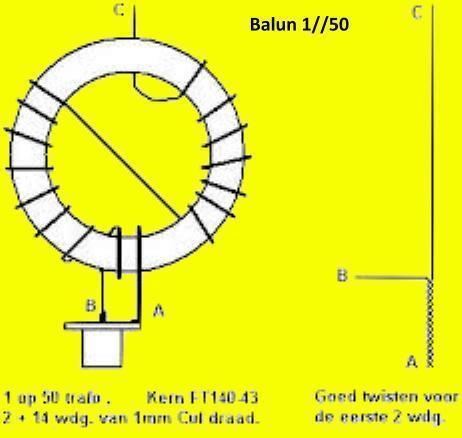

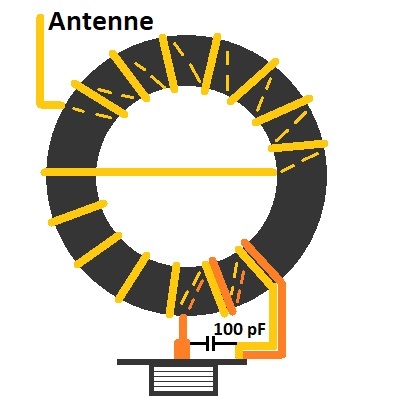

Balun 1:50

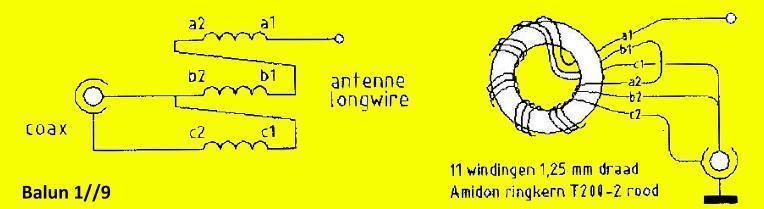

Balun 1:9
