VERON 6.1.4

Kwartgolf verticale antenne [groundplane]:
Opbouw:

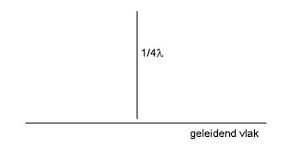

Een 1/4golf spriet boven een geleidend vlak. Het geleidend vlak werkt elektrisch als een spiegel.
De impedantie van de 1/4golf spriet ten opzichte van het geleidend vlak is ongeveer 35 ohm.

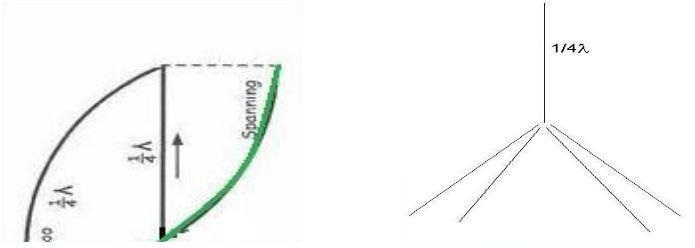

Wordt het geleidend vlak gevormd door radialen en buigen we deze naar beneden dan wordt de impedantie groter en met wat experimenteren bereiken we een impedantie van 50 ohm.
