Veron 3.2.3

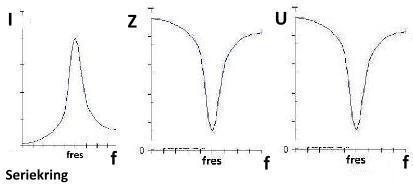

Frequentiekarakteristiek serie:
De L en de C werken elkaar tegen,dus ze heffen elkaar op.
Zonder R zal dus de stroom zeer HOOG zijn
en de Z bijna NUL.

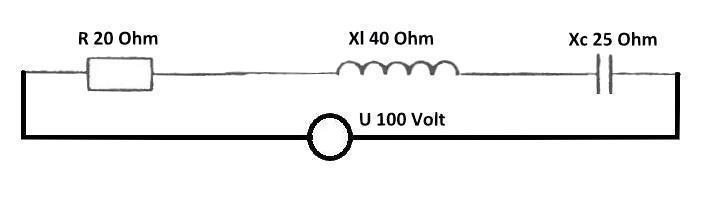

De stroom zal I = U/Z zijn 100/25 = 4 Amp , door heel de schakeling.
Ur   = I x R = 4 x 20 =   80 V
UL  = I x XL = 4 x 40 = 160 V
Uc = I x XC = 4 x 25 = 100 V

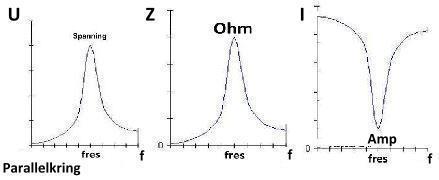

Frequentiekarakteristiek parallelkring:
De L en de C werken elkaar tegen
er is of stroom door L of stroom door C.
Zonder R zal dus de spanning zeer HOOG zijn
en de Z HOOG.

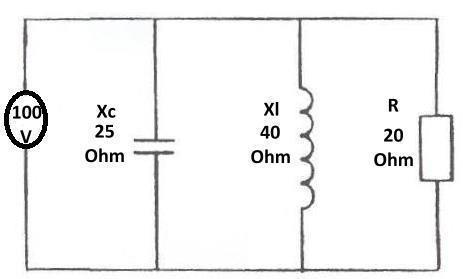

Ic = U / Xc = 100 / 25 = 4   A
Il  = U / Xl  = 100 / 40 = 2.5 A
Ir  = U/R    = 100 / 20 = 5 A
= 5.22 A
--->>>  Z = U/It  = 100/5.22 = 19.16
